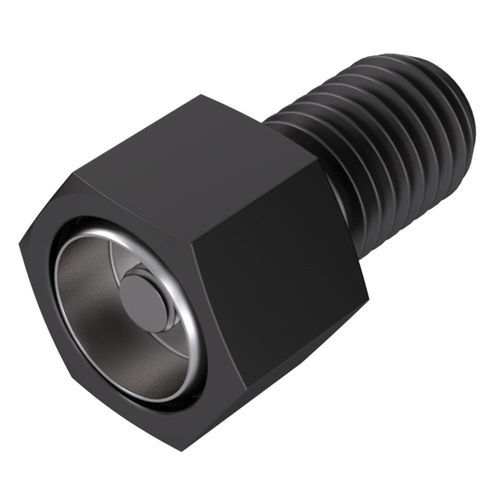

Vite di livellamento BUH series

a testa esagonalecon foro esagonalein acciaio inossidabile

Panoramica
Il pad sostituibile ruota per consentire l'auto-allineamento su superfici irregolari. Il pad sostituibile si inserisce in una coppa sferica in acciaio inossidabile 440C temprato (Rc 58/60) ed è trattenuto in posizione con una vite di bloccaggio. Il pad può essere sostituito quando è usurato o quando è necessaria una diversa tipologia di pad. Il corpo è realizzato in acciaio legato, trattato termicamente a Rc 43/46 con finitura ossido nero. Le parti elencate di seguito si riferiscono solo all'assieme Swivot e non includono il pad. I pad devono essere ordinati separatamente selezionando un pad fisso di presa o di appoggio con il diametro corretto.

Caratteristiche

• Il pad sostituibile consente l'auto-allineamento su superfici irregolari
• Il pad si posiziona in una coppa sferica in 440C inox temprato (Rc 58/60)
• Pad trattenuto con vite di bloccaggio per un posizionamento sicuro
• Corpo: acciaio legato, trattamento termico Rc 43/46, finitura ossido nero
• Assieme Swivot fornito senza pad; pad venduti separatamente

Opzioni pezzi disponibili (rappresentazione tabellare)
Intestazione: ID - SKU/Numero parte - Filetto - Diametro pad sostituibile (in) - L (in) - H (in) - H1 con pad 3/8 in. (in) - H1 con pad 1/2 in. (in) - SW (in) - V Gradi - K (in) - Diametro sfera (in) - Portata (Lbs)
101772 - BUH-0230 - 3/8-24 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101883 - BUH-0231 - 3/8-24 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
101996 - BUH-0231X1.5 - 3/8-24 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102097 - BUH-0240 - 1/2-20 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
101965 - BUH-0370 - 3/8-16 - 3/8 - 1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102080 - BUH-0375 - 3/8-16 - 3/8 - 1 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102177 - BUH-0375X1.5 - 3/8-16 - 3/8 - 1-1/2 - 1/2 - 1/8 - 1/4 - 5/8 - 20° - 1/8 - 1/2 - 3,446
102362 - BUH-0500 - 1/2-20 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 7,178
102473 - BUH-0510 - 1/2-13 - 1/2 - 1 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937
102605 - BUH-0515 - 1/2-13 - 1/2 - 1-1/2 - 5/8 - 1/8 - 1/4 - 13/16 - 24° - 3/16 - 5/8 - 5,937

Media e Documenti
Documento tecnico del gripper disponibile per questo prodotto (PDF tecnico).

Specifiche tecniche

• Alloggiamento pad: coppa sferica in 440C inox temprato, durezza Rc 58/60
• Materiale corpo: acciaio legato, trattamento termico Rc 43/46
• Finitura: ossido nero
• Ritenzione pad: vite di bloccaggio
• Assemblaggio: assieme Swivot fornito senza pad; i pad devono essere selezionati e ordinati separatamente in base al diametro
• Disponibili più opzioni di filettatura e dimensione (vedere l'elenco pezzi sopra)
