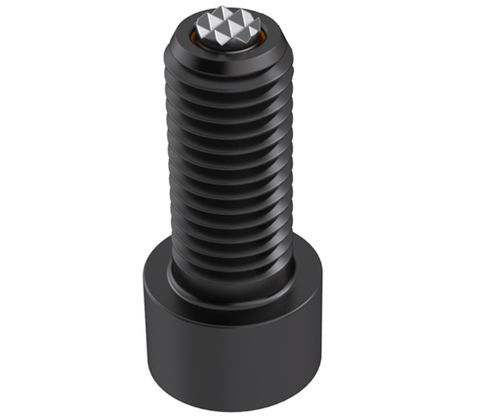

Vite di appoggio TSH series

in acciaio inossidabilein legaa sfera orientabile

Panoramica del prodotto Questi assiemi di viti di spinta consentono una spinta statica in linea retta senza trasferire forze torsionali o radiali all'area di contatto. Il design con sfera flottante libera permette alla vite di spinta di continuare a ruotare mentre la sfera rimane ferma contro la superficie di contatto, ideale per pezzi di forma irregolare o sagomati. La carcassa è in acciaio legato, trattata termicamente a Rc 43/46 con finitura ossido nero. La sfera sostituibile è trattenuta da un O-ring Viton che esclude contaminanti e consente la rotazione. La superficie abrasiva è permanentemente fusa a una piastra in acciaio inox serie 300 e presenta una texture paragonabile a una smerigliatura grana 100. Le particelle di diamante individuali concentrano la pressione di tenuta in un'area molto piccola e ben distribuita, offrendo una tenuta superiore con minima marcatura superficiale. La superficie diamantata offre eccellente resistenza all'usura. Sfere e O-ring di ricambio disponibili separatamente.

Caratteristiche

• Design a sfera flottante per spinta statica senza trasferire coppia o carichi radiali
• Carcassa: acciaio legato, trattato termicamente a Rc 43/46
• Finitura: ossido nero
• Sfera sostituibile trattenuta da O-ring Viton per escludere contaminanti e consentire la rotazione
• Superficie abrasiva diamantata permanentemente fusa alla piastra in acciaio inox serie 300
• Texture paragonabile a grana 100 per tenuta superiore con marcatura minima
• Eccellente resistenza all'usura grazie alle particelle abrasive di diamante
• Sfere e O-ring di ricambio disponibili separatamente

Opzioni pezzi (campi selezionati) Filetto | D | D1 | L | L1 | H | H1 | Swivel Deg | K | Diam. sfera | N. pezzo sfera sola | Portata (Lbs)
TSH-0231-FC-DS | 3/8-24 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X1.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2.5-FC-DS | 3/8-24 | 1/4 | 9/16 | 2-1/2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0231X2-FC-DS | 3/8-24 | 1/4 | 9/16 | 2 | 1-3/8 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375-FC-DS | 3/8-16 | 1/4 | 9/16 | 1 | 1 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X1.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 1-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2.5-FC-DS | 3/8-16 | 1/4 | 9/16 | 2-1/2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0375X2-FC-DS | 3/8-16 | 1/4 | 9/16 | 2 | 1-1/2 | .38 | 3/32 | 28 | 5/16 | 3/16 | BUB-187-FC-DS | 1,763
TSH-0500X1.25-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/4 | 1-1/4 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527
TSH-0500X1.5-FC-DS | 1/2-20 | 11/32 | 3/4 | 1-1/2 | 1-1/2 | .50 | 3/32 | 28 | 3/8 | 9/32 | BUB-200-FC-DS | 4,527

Caratteristiche / Specifiche

• Serie / Modello: TSH-FC-DS (cono abrasivo diamantato, design con testa)
• Materiale carcassa: acciaio legato, trattato termicamente a Rc 43/46
• Materiale piastra: acciaio inox serie 300 con abrasivo diamantato fuso permanentemente
• Texture abrasiva: paragonabile a grana 100
• Ritenzione sfera: O-ring Viton (esclude contaminanti e consente la rotazione)
• Sfera: sostituibile (sfere e O-ring di ricambio disponibili)
• Finitura: ossido nero sulla carcassa
• Uso previsto: tenuta di pezzi lisci, scivolosi, irregolari o sagomati con pressione di serraggio minima
• Valori di carico: esempi mostrati nella tabella (es. 1.763 lbs e 4.527 lbs a seconda della misura)
