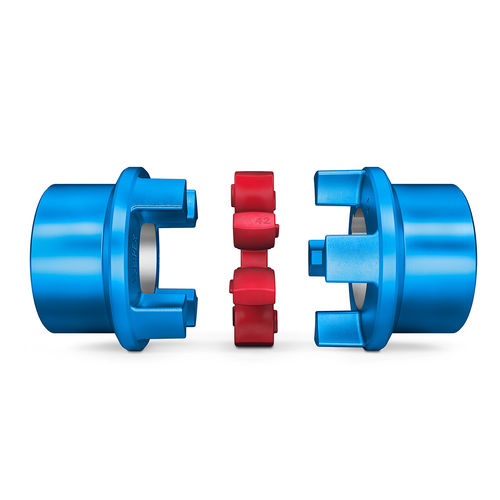

Giunto flessibile in torsione N-BIPEX

a ganasciaflessibilecoppiglia e manicotto

Giunto di trasmissione ammortizzante utilizzabile universalmente per compensare i disallineamenti degli alberi Intervallo di coppia nominale da TKN = 12 Nm fino a 4.650 Nm con 10 misure Intervallo di temperatura: da –50 °C a +100 °C La scelta migliore di giunti per l’industria di processo Le gamme di giunti normalmente disponibili sul mercato sono costituite da giunti comparabili con una coppia massima ammissibile pari al doppio della coppia nominale del giunto. Per andare sul sicuro – ad esempio durante la fase di avviamento di un motore asincrono con coppie di avviamento e momenti di ribaltamento tipici – è spesso necessario ricorrere alla taglia di giunto immediatamente superiore. Se occorre tenere conto di velocità di rotazione elevate o fori relativamente grandi, il mercato offre spesso costose soluzioni in acciaio. L’N-BIPEX® affronta proprio queste situazioni e offre non solo coppie massime più elevate, ma anche una gamma estesa di fori. Grazie ai suoi mozzi fusi, l’N-BIPEX consente una maggiore libertà nella progettazione della geometria delle camme, ponendo così le basi per l’innovativo design curvo. A differenza delle camme fresate tipicamente disponibili sul mercato, questo design garantisce un carico uniforme dei corpi di compressione in elastomero in tutte le condizioni e, in particolare, impedisce la deformazione verso l’interno dell’anello a camma dovuta a picchi di carico che possono causare una maggiore usura. I mozzi in ghisa sferoidale di alta qualità consentono all’N-BIPEX di far fronte ad alte velocità di rotazione e fori critici. Nel complesso, l’N-BIPEX offre riserve notevolmente superiori a quelle normalmente disponibili sul mercato, ottenendo così una significativa riduzione dell’usura.
