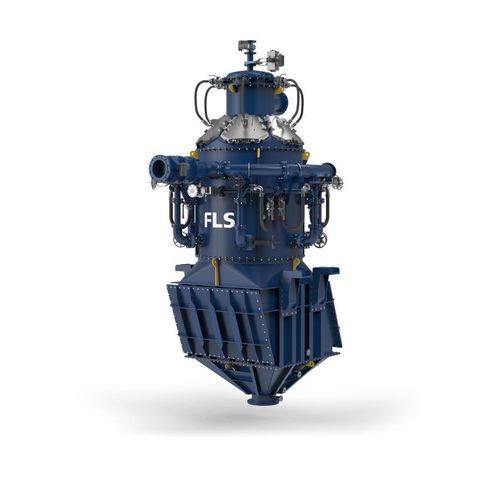

Macchina di flottazione RFC™ series

Overview
La cella di flottazione REFLUX™ (RFC™) di FLSmidth è una soluzione ad alto flusso progettata per fornire una capacità di processo significativamente maggiore con una ridotta ingombro dello stabilimento. L'RFC opera a elevati flussi di gas e di alimentazione e utilizza acqua di fluidizzazione (lavaggio) per consentire fino a dieci volte la portata rispetto alle celle convenzionali, mantenendo un'efficienza di separazione fine.

Key benefits

• Riduzione di CAPEX e OPEX sostituendo più celle convenzionali e riducendo il volume/ingombro richiesto.
• Migliore concentrazione e recupero grazie a idrodinamica migliorata e contatto bolle‑particelle ad alto taglio.
• Costi operativi inferiori: riduzione del consumo energetico (fino a ~30%), del consumo d'aria (fino a ~65%) e dell'acqua di lavaggio rispetto alle tecnologie di lavaggio della schiuma.
• Alto flusso (fino a 10× le celle convenzionali) facilitando l'aumento di capacità e la minimizzazione dell'ingombro.

How it works

• Gli sparger di pre‑contatto ad alto taglio e i canali inclinati permettono un funzionamento inondato d'aria e generano bolle più fini, aumentando il flusso di superficie delle bolle (segnalato fino a ~4× vs celle tradizionali).
• Il contatto bolle‑particelle avviene in un ambiente ad alta velocità di taglio per aumentare i tassi di collisione e adesione.
• L'acqua di fluidizzazione (lavaggio controcorrente) fornisce un lavaggio efficace e il rigetto delle gangue, migliorando la qualità del prodotto senza una netta interfaccia schiuma‑polpa.
• Gli elementi di progetto RFC (lamelle e caratteristiche di letto fluidizzato) permettono una separazione più fine a pressioni inferiori e con potenza ridotta per tonnellata trattata.

Applications

• Compiti di flottazione rougher, scavenger e cleaner.
• Riprocessamento di residui e aumenti di capacità su circuiti esistenti — retrofit semplice e opzione CAPEX ridotta.
• Impianti ad alto flusso che richiedono ingombro compatto e migliore efficienza idrica/energetica.

Models and selection
La famiglia RFC comprende diversi modelli. Selezionare il modello e le dimensioni in base alla capacità del sito e ai requisiti di processo.

Models comparison (excerpt)

• RFC300 | Diametro: 300 mm | Portata polpa totale: 5–13 m3/h | Acqua di lavaggio: 1–5 m3/h | Gas: 2–13 Am3/h
• RFC500 | Diametro: 500 mm | Portata polpa totale: 14–35 m3/h | Acqua di lavaggio: 1–14 m3/h | Gas: 5–35 Am3/h

Maintenance & service
Il produttore fornisce supporto post‑vendita comprendente fornitura di ricambi e parti d'usura, programmi di manutenzione preventiva, supporto tecnico, troubleshooting, audit di circuito e formazione per operatori/manutenzione per massimizzare la disponibilità e la vita utile dell'attrezzatura.

Technical specifications

• Tecnologia: REFLUX™ Flotation Cell (RFC™) che combina sparger di pre‑contatto, canali inclinati, lamelle/caratteristiche di letto fluidizzato e acqua di fluidizzazione in controcorrente.
• Prestazioni: fino a 10× la portata rispetto alle celle convenzionali; fino a ~4× il flusso di superficie delle bolle vs celle tradizionali.
• Efficienze operative: riduzioni potenziali di potenza (fino a ~30%), aria (fino a ~65%) e acqua di lavaggio rispetto alle tecnologie di lavaggio della schiuma.
• Applicazioni: flottazione rougher, scavenger, cleaner; riprocessamento di residui; aumenti di capacità in retrofit.
• Modelli rappresentativi: RFC300, RFC500, RFC1400, RFC2000, RFC3000, RFC3600.
• Caratteristiche di progetto: camera pressurizzata con valvola di sicurezza, attacchi di sollevamento sicuri e conformità agli standard di sicurezza internazionali.
