Mulino agitatore per minerale mill series

sali mineraliad attrizioneverticale

Panoramica
I mulini verticali per macinazione fine di FLS (VXPmill e Tower Mill / FTM) sono mulini agitati compatti ed a risparmio energetico, progettati per macinazione fine e ultrafine nei circuiti di lavorazione dei minerali. Sono concepiti per aumentare il recupero, ridurre consumo di energia e acqua e semplificare installazione e manutenzione rispetto ai mulini orizzontali equivalenti.

Vantaggi principali

• Riduzione del CAPEX e della logistica: moduli pre-assemblati e collaudati in fabbrica e spedizione containerizzata riducono i tempi e facilitano il commissioning.
• Ingombro ridotto e manutenzione semplificata: configurazione verticale senza guarnizioni/filtri interni, minore contropressione e rischio di perdite ai sigilli; scarico tramite schermo in poliuretano a trabocco atmosferico che agevola ispezione e fermi.
• Flessibilità operativa e supporto: azionamenti ad alto coppia e a velocità variabile accettano diversi tipi e densità di mezzi; design che evita la cavitazione ad alte velocità; rete di assistenza globale per pezzi di ricambio e supporto locale.

Modelli e descrizione prodotto

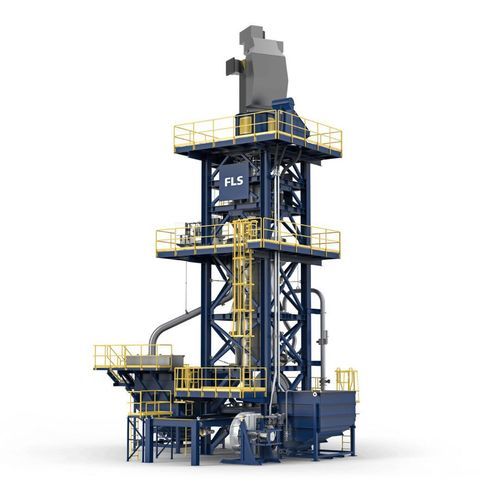

• FLS Tower Mill (FTM): mulino torre verticale a bassa velocità con vite agitatrice centrale (unico componente a contatto con polpa e mezzi) e camera di macinazione verticale che minimizza il sovramacinamento. Caratteristiche tipiche: alimentazione dal basso per efficienza massima, materiali d'usura provati, componenti modulari per rapida installazione e opzioni di azionamento (DOL, VSD, avviatore a resistenza liquida). Adatto a minerali duri e macinazione secondaria/terziaria con risparmi energetici e di consumo mezzi.
• VXPmill: mulino agitato verticale che utilizza mezzi ceramici inerti. Opera a intensità di potenza intermedie tra mulini a bassa e alta velocità ed è configurabile per ottenere prodotti tipicamente sotto ~30 µm. Elementi chiave: girante modulare con dischi e distanziatori rimovibili, alimentazione dal basso, schermo di ritenzione dei mezzi e dischi in poliuretano rotanti che fluidizzano i mezzi ceramici per macinazione per attrito. La distribuzione dell'energia si regola variando numero/spaziatura dei dischi e carica di mezzi.

Principio di funzionamento
Il feed entra nel mulino (alimentazione inferiore o superiore a seconda del modello) e viene macinato dall'agitazione del letto di mezzi. L'agitatore (FTM) o l'impeller ad alta velocità (VXPmill) fluidizzano e mobilitano i mezzi, producendo attrito e rottura per abrasione. Le particelle fini fuoriescono per trabocco mentre quelle più grosse restano per ulteriore riduzione dimensionale. La disposizione verticale ottimizza l'uso dello spazio e il trasferimento energetico rispetto ai mulini orizzontali.

Applicazioni

• Macinazione secondaria e terziaria nei circuiti dei concentratori minerari
• Macinazione fine e ultrafine dove sono richiesti elevati recuperi e stretti intervalli di distribuzione granulometrica
• Impianti che richiedono minore consumo d'acqua e ridotta impronta logistica

Manutenzione & Servizi
Strumenti digitali (LoadIQ, Advanced Process Control, Asset Health & Insights) abilitano il monitoraggio delle condizioni e la manutenzione predittiva. VXPmill supporta lavaggi e scarichi rapidi dei mezzi ceramici in un serbatoio per manutenzione dei dischi; FTM offre componenti modulari e meno parti d'usura per ridurre i fermi. Ricambi e supporto post-vendita disponibili tramite la rete di assistenza FLS.

Confronto modelli (sintesi)

• FTM: bassa velocità, portata inferiore; efficiente dal punto di vista energetico per macinazioni fini e medio-fini; riduce consumo di energia e mezzi rispetto ai mulini a sfere orizzontali comparabili; design semplice con meno tenute e parti soggette a usura.
• VXPmill: velocità più elevata, portata superiore; intensità idonea a prodotti ultrafini (tipicamente <~30 µm); girante modulare e gestione dei mezzi ceramici consentono di configurare la distribuzione di energia.

Download & documenti
Schede tecniche e informazioni prodotto sono riportate nella pagina del prodotto (scheda tecnica per FLS Tower Mill e VXPmill). Contattare FLS per i documenti tecnici e i file scaricabili aggiornati.

Specifiche tecniche

• Famiglia di prodotto: mulini verticali per macinazione fine (VXPmill, FLS Tower Mill / FTM)
• Mezzi di macinazione: ceramica (VXPmill) o acciaio (FTM)
• Principio di macinazione: predominanza di attrito, minimizzazione del sovramacinamento per impatto
• Alimentazione: dal basso o dall'alto a seconda del modello; scarico della polpa per trabocco attraverso schermo in poliuretano a pressione atmosferica
• Opzioni di azionamento: Direct-on-Line, Variable Speed Drive, avviatore a resistenza liquida; disponibili azionamenti ad alto coppia
• Benefici di progetto: ingombro ridotto rispetto ai mulini orizzontali; spedizione containerizzata; componenti pre-assemblati e testati in fabbrica
• Capacità dimensione prodotto tipica: VXPmill adatto a prodotti sotto ~30 µm; FTM adatto a incarichi fini e ultrafini con risparmi energetici significativi rispetto ai mulini a sfera orizzontali
• Manutenzione: lavaggio/evacuazione rapida dei mezzi (VXPmill), componenti modulari e meno parti d'usura (FTM)
