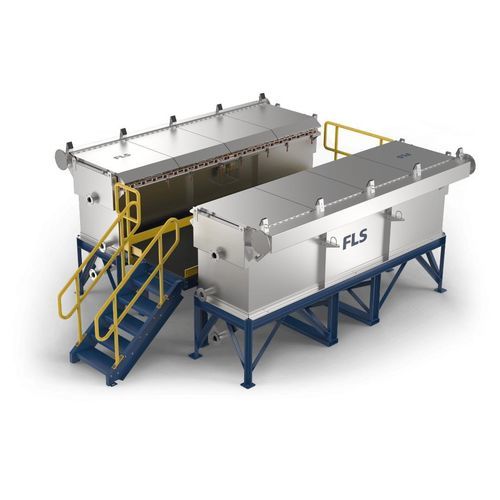

Sistema di elettrodeposizione EC series

Panoramica del prodotto
Le celle di elettrodeposizione della serie EC sono installate a livello mondiale per il recupero di oro e argento, con oltre 200 unità in funzione. Offrono una distribuzione di corrente efficiente, funzionamento sicuro, rimozione dei fanghi in-cell semplice e lunga durata. Progettate per trattare 15-80 galloni al minuto (3,5-18 m3/h) di soluzione gravida, le celle sono compatibili con eluzione Zadra e AARL, lisciviazione ad alta concentrazione, cianurazione intensiva, sistemi di concentrazione gravitazionale e alcuni processi non a base di cianuri. Intervallo di servizio tipico: settimanale per il recupero dei fanghi. Tensione tipica busbar: 2,1 V a 5 V; corrente tipica: 60 A a 90 A per catodo (correnti più elevate per alcune soluzioni ad alta concentrazione).

Vantaggi principali

• Costruzione sicura: corpi in acciaio inossidabile con rivestimento in polipropilene, plenum di scarico integrato ed elettrodi resistenti per ridurre rischio di incendio e corrosione.
• Manutenzione efficiente: lavaggio dei catodi in-cell con nebulizzatore portatile o sistema di spruzzo installato, riducendo i tempi di servizio fino al 75%.
• Integrazione flessibile: più dimensioni, orientamento sinistra/destra, flange verticali o orizzontali e una gamma di opzioni per adattarsi alle raffinerie esistenti.

Configurazioni e caratteristiche

• Corpi delle celle in acciaio inossidabile rivestiti in polipropilene per isolamento elettrico e termico.
• Plenum di scarico integrato per cattura e gestione dei gas di scarico.
• Anodi e catodi in acciaio inossidabile per maggiore resistenza alla corrosione e durata; opzioni di anodi in carbonio e DSA per soluzioni altamente corrosive.
• Capacità di lavaggio dei catodi in-cell (nebulizzatore portatile o sistema installato) per evitare la rimozione dei catodi e velocizzare la manutenzione.
• Coperchi azionati idraulicamente per sostituire l'operazione manuale.
• Rivestimenti spruzzati resistenti alla corrosione per estendere la vita in soluzioni contenenti cloruri, solfati e silicati.
• Sistemi di abbattimento del mercurio disponibili per il trattamento dei gas EW ove richiesto.
• Flessibilità meccanica: orientamento sinistra/destra e flange verticali/orizzontali per retrofit in impianti esistenti.

Modelli / confronto
Model | Cell size (ft3) | Anodes / Cathodes | Rectifier Amps (A)
50EC13 | 50 ft3 | 14 / 13 | 750
75EC18 | 75 ft3 | 20 / 18 | 1000
Gamma tipica | 50 - 150 ft3 equivalente catodo | — | tipicamente 500 - 2500 ampere applicati per cella

Applicazioni e prestazioni
Utilizzate con impianti ADR a carbone, forni di rigenerazione del carbone, sistemi Merrill-Crowe, circuiti di lisciviazione al cianuro e circuiti di concentrazione gravimetrica. Operano efficacemente su una gamma di tipologie di alimentazione e chimiche e sono state impiegate con successo anche su alcune soluzioni non a base di cianuri oltre ai processi standard di cianurazione.

Specifiche tecniche

• Unità installate: oltre 200 celle di elettrodeposizione per oro e argento nel mondo
• Portata: 15–80 galloni al minuto (3,5–18 m3/h)
• Costruzione della cella: corpo in acciaio inossidabile con rivestimento in polipropilene
• Tensione busbar tipica: 2,1 V a 5 V
• Corrente per catodo: 60 A a 90 A (ampere maggiori per alcune soluzioni ad alta concentrazione)
• Dimensioni delle celle: 50 a 150 ft3 (equivalente catodo)
• Ampere del raddrizzatore per cella: tipicamente 500 a 2500 A applicati
• Esempio conteggio anodo/catodo: 14/13 (50 ft3), 20/18 (75 ft3)
• Intervallo di servizio: tipicamente settimanale per il recupero dei fanghi
• Opzioni anodo: anodi in carbonio e DSA per soluzioni altamente corrosive
• Apparecchiature opzionali: coperchi azionati idraulicamente, rivestimenti spruzzati resistenti alla corrosione, sistemi di abbattimento del mercurio, sistemi di lavaggio/spruzzo dei catodi in-cell
• Opzioni meccaniche: orientamento sinistra o destra; flange verticali o orizzontali per retrofit
• Compatibilità: eluzione Zadra e AARL, ADR a carbone, lisciviazione ad alta concentrazione, cianurazione intensiva, recupero gravitazionale e alcune soluzioni non a base di cianuri
