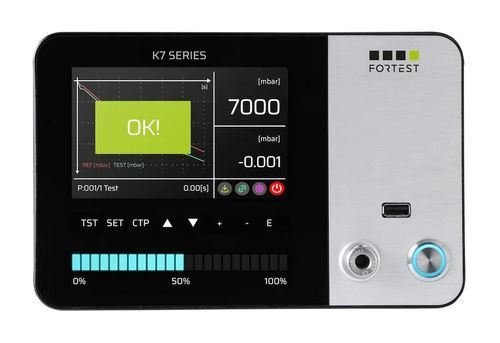

Tester di tenuta pneumatico K7990

di pressioneelettropneumaticoidraulico

Panoramica
Il K7990 è uno strumento universale per prove di tenuta a calo assoluto, progettato per il controllo qualità industriale nei settori automotive, medicale, oleodinamico, elettrodomestico, e‑mobility, aeronautica e difesa. Offre ampie scale di misura e opzioni modulari per unità stand‑alone o integrazione in linee automatizzate.

Caratteristiche principali

• Alta configurabilità di scale e opzioni pneumatiche/elettroniche
• Zero manutenzione
• Misura a calo assoluto precisa e ripetibile
• 300 programmi di prova memorizzabili

Settori applicativi

• Automotive
• Medicale
• Oleodinamico
• Elettrodomestico
• E‑mobility
• Aeronautica e difesa
• Pneumatica e packaging

Interfaccia utente
Pannello frontale con vetro temperato che protegge un display touch capacitivo a colori da 5,7″; barra LED dinamica e tastiera retroilluminata per uso intensivo in produzione.

Dotazione di serie
Raccordo frontale Stäubli® per perdite tarate, porte USB per esportazione report e aggiornamenti firmware, regolatore di pressione manuale di precisione (regolatore elettronico opzionale) e 300 programmi di prova.

Connettività e integrazione 4.0
Comunicazione: Ethernet, RS232, RS485, USB, Bluetooth, Wi‑Fi. Protocolli: Modbus‑RTU, Profinet, EtherNet/IP, EtherCAT per integrazione PLC/MES.

Accessori

• Elettrovalvola di scarico esterna con filtro
• Valvole pneumatiche 3/5 vie e valvole pilota
• Pulsanti esterni start/abort e pedale di avvio
• Lettore barcode, stampante termica (con/senza dispenser)
• Raccordi Stäubli® maschio/femmina, venturi, filtri aria
• Sonda temperatura esterna, cavi di estensione AUX
• Software PC (K‑Series manager, Data Manager) e cavi di comunicazione

Optional

• Valvola di scarico interna
• Opzioni pneumatiche per riempimenti rapidi e micro elettrovalvole
• Kit sniffer H2
• Regolatore elettronico di pressione, circuito auto‑zero pressione primaria
• Pre‑riempimento, modalità prova positiva/negativa
• Misura barometrica, uscita analogica perdita, espansione I/O
• Interfacce Ethernet (Profinet, EtherCAT), Wi‑Fi, kit comando radio
• Misura ad alta risoluzione (1M pts AD), capacimetro per volume pezzo

Dati tecnici (sintesi)

• Modello: K7990
• Scale Δp: [0–1 bar], [-1–0 bar], 1–2 bar, 2–6 bar, 6–15 bar
• Accuratezza Dp: 0,5% RDG + 3 DGT (tip.)
• Intervallo Dp: 0–65 mbar (scale basse); 0–650 mbar (6–15 bar)
• Risoluzione Dp: 0,001 / 0,002 / 0,005 / 0,01 mbar a seconda della scala
• Portata perdita: 0–10 cc/min, risoluzione 0,01 cc/min; accuratezza 1% RDG + 0,03 cc/min
• Volume: 0–500 cc, risoluzione 0,1 cc; accuratezza 1% RDG + 2 cc
• Pressione diretta: accuratezza 0,5% FS; risoluzione tip. 0,1 mbar (scala massima 1 mbar)
• Display: 5,7″ (800×480 px); Dimensioni LxHxP: 220×140×250 mm; Peso: 4 kg
• Temperatura d'esercizio: 5–40 °C
• Porte: 2×RS232, 1×RS485, USB master/slave, Ethernet (opzionale)
• I/O: Start/Stop/Filling/Test/Good/Reject/4BCD; espansione I/O opzionale
• Programmi: 300; Archivio test: avanzato; Blocco tramite password; Nome programma 16 caratteri
