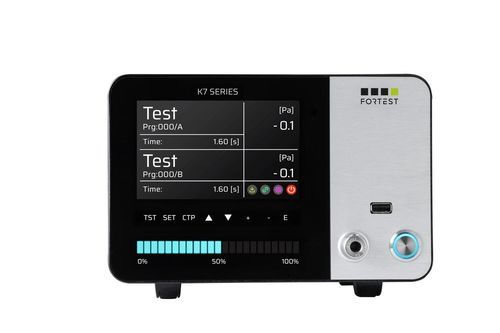

Tester di tenuta a calo di pressione assoluto K7890

di pressionepneumaticoper automazione

Descrizione
Il K7890 è un tester di tenuta per decadimento assoluto biccanale progettato per testare due pezzi simultaneamente in uno chassis standard e compatto. È pensato per controlli paralleli di componenti accoppiati o a doppia camera e si applica a settori come automotive, medicale, oleodinamico, elettrodomestici, e‑mobility, aerospazio e difesa.

Punti chiave

• Architettura biccanale: due canali di misura indipendenti per il test simultaneo di 2 pezzi
• Intervallo di misura: −1 a 15 bar con scale selezionabili
• Design compatto identico al modello moncanale per integrazione semplice
• Display TFT a colori 5,7" touch capacitivo con frontale in vetro temprato e tastiera retroilluminata
• Barra LED dinamica per visualizzazione immediata dello stato processo
• 300 programmi di prova configurabili e data logging via USB

Settori applicativi

• Automazione
• Automotive
• Medicale
• Oleodinamica
• Elettrodomestici
• E‑mobility
• Aerospazio e difesa

Design compatto e prestazioni biccanale
Il K7890 incorpora due canali indipendenti in un involucro ultracompatto, permettendo collaudi paralleli di componenti accoppiati (es. coppie di fari o pezzi a doppia camera) per dimezzare i tempi ciclo mantenendo flessibilità pneumatica e ripetibilità delle prove.

Interfaccia utente e robustezza industriale
Pannello frontale in vetro temprato con display 5,7" TFT (800x480 px) touch capacitivo e tastiera retroilluminata progettati per cicli continui in produzione. Barra LED dinamica per feedback visivo rapido dello stato del processo.

Configurazione pneumatica e misure
Scale di misura da −1 a 15 bar. Due modalità di regolazione: regolatore manuale ad alta precisione (standard) o regolazione elettronica automatica (opzionale). Raccordo Stäubli® dedicato per collegamento di fughe tarate per verifiche periodiche.

Connettività e Industry 4.0
Interfacce standard: RS232 (x2), RS485, USB master/slave; Ethernet e protocolli di campo disponibili come opzione (Modbus RTU, Profinet, EtherNet/IP, EtherCAT). Moduli wireless: Bluetooth Low Energy (standard) e Wi‑Fi opzionale. Progettato per integrazione PLC/SCADA/MES.

Accessori

• Elettrovalvola di scarico esterna con filtro
• Pulsante di avvio esterno
• Pannello esterno start/abort
• Pannello esterno selezione 4 programmi
• Pedale di start
• Lettore di codici a barre
• Rotolo di etichette adesive per stampante (4.500 pz)
• Cavo di prolunga segnali AUX
• Venturi
• Filtro aria
• Raccordo maschio Stäubli®
• Valvola micrometrica di precisione
• Valvola micrometrica
• Software PC K-Series Manager

Optional

• Valvola di scarico interna
• Regolatore di pressione di precisione frontale (STANDARD)
• Regolatore elettronico di pressione
• Scheda di espansione I/O 24 Vdc
• Ingresso start con logica bimanuale
• Porta Ethernet/TCP‑IP (opzionale)
• Porta EtherNet/IP (opzionale)
• Porta EtherCAT (opzionale)
• Porta Profinet (opzionale)
• Porta USB attiva (STANDARD)
• Interfaccia Bluetooth Low Energy (STANDARD)
• Connessione Wi‑Fi
• Misura ad alta risoluzione (1M pts AD) (STANDARD)

Dati tecnici (sintesi)
Modello | 0-1bar | 1-2bar | 2-6bar | 6-10bar | 10-15bar
Accuratezza Dp | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT | 0,5% RDG+3DGT
Range di misura Dp | 0-65 mbar | 0-65 mbar | 0-65 mbar | 0-650 mbar | 0-650 mbar
Risoluzione Dp | 0,001 mbar | 0,002 mbar | 0,005 mbar | 0,01 mbar | 0,1 mbar
Accuratezza pressione diretta | 0,5%FS (tutti i range)
Range misura pressione diretta | 0-FS (tutti i range)
Risoluzione pressione diretta | 0,1 mbar (fino a 6 bar) ; 1 mbar (range superiori)
Accuratezza misura perdita in cc/min | 1%RDG+0,03 cc/min (tutti i range)
Range misura perdita in cc/min | 0-10 cc/min (tutti i range)
Risoluzione misura perdita in cc/min | 0,01 cc/min (tutti i range)
Accuratezza misura volume in cc | 1%RDG+2 cc/min (range applicabili)
Range volume | 0-500 cc (range applicabili)
Risoluzione misura volume | 0,1 cc
Unità di misura | mbar, bar, psi, mmHg, mmH2O, Pa, hPa, cc/min, cc/h, pressure/s
Dimensioni | L: 220 mm, H: 140 mm, P: 250 mm
Peso | 4 kg
Dimensioni display | 5.7" (800 x 480 px)
Temperatura di esercizio | 5 - 40 °C
Porte RS232 | 2
Porte RS485 | 1
USB master | 1
USB slave | 1
Porta Ethernet | Opzionale (ForTest, Modbus RTU, Profinet, EtherCAT, EtherNet/IP)
I/O signals | Start, Stop, Filling, Test, Good, Reject, 4BCD
Auxiliaries | 8 uscite programmabili, 4 ingressi programmabili, 4BCD
Numero programmi | 300
Memoria archivio test | Advanced
Blocco password | Yes
Note | Risoluzione considerata per l’incertezza: 1 Pa fino a 10 bar. Misura di portata volumetrica; valori massici riferiti a 0°C – 1013,25 mbar. Dati di accuratezza garantiti in condizioni di taratura di laboratorio.

Specifiche tecniche

• Modello: K7890 (tester biccanale di tenuta per decadimento assoluto)
• Rango di misura pressione: −1 a 15 bar (scale configurabili)
• Risoluzione pressione: fino a 0,001 mbar secondo scala
• Misura perdita: 0–10 cc/min, risoluzione 0,01 cc/min
• Misura volume: 0–500 cc, risoluzione 0,1 cc
• Accuratezza: 0,5% RDG + 3 DGT (differenziale); pressione diretta 0,5% FS
• Interfacce: RS232, RS485, USB, Ethernet (opzionale), Bluetooth, Wi‑Fi
• I/O programmabili e accessori
• Dimensioni: 220 × 140 × 250 mm; Peso: 4 kg
