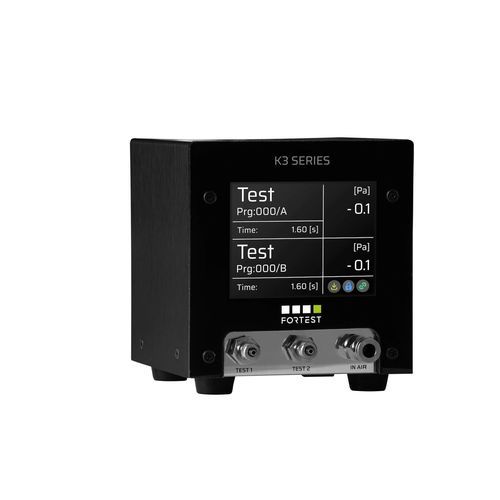

Tester di tenuta a vuoto K3890

a vuotoa calo di pressione assolutoper l'industria farmaceutica

Descrizione
Il K3890 è una micro prova di tenuta a caduta di pressione assoluta bicanale progettata per l'integrazione su linee di collaudo automatizzate che gestiscono volumi interni molto ridotti. Il formato miniaturizzato consente l'installazione in prossimità del pezzo per ridurre i volumi parassiti e abbreviare i tempi di ciclo.

Caratteristiche principali

• Ingombro compatto: 110×110×110 mm
• Due canali indipendenti per prove parallele
• Ottimizzato per micro-volumi fino a 50 cc
• Display a colori 3,5" (320×240 px) per controllo locale
• Interfacce standard: USB (master), RS232, RS485; Ethernet e Bluetooth opzionali

Settori di applicazione

• Automazione e linee di assemblaggio
• Banchi di prova e controllo end-of-line
• Produzione di dispositivi medicali (microcomponenti)
• Packaging e controllo qualità di piccole parti

Descrizione dettagliata
Concetto bicanale miniaturizzato
Il K3890 integra due canali di misura indipendenti in un involucro ultra-compatto per consentire test paralleli e aumentare la produttività delle macchine automatiche.

Integrazione diretta e riduzione dei tempi di ciclo
Con dimensioni di 110×110×110 mm l'unità può essere montata vicino al pezzo, minimizzando i volumi morti e riducendo significativamente la durata dei test migliorando la ripetibilità.

Prestazioni su micro-volumi
Micro-valvole interne a basso consumo e progetto pneumatico ottimizzato rendono il K3890 adatto al riempimento e al collaudo di volumi fino a 50 cc con cicli molto rapidi e alta risoluzione.

Design industriale e interfaccia integrata
Chassis in alluminio anodizzato con frontale in plexiglass che ospita il display 3,5" offrendo feedback locale leggibile in formato industriale compatto.

Connettività e protocolli Industry 4.0
La connettività standard include USB, RS232 e RS485. Ethernet (Modbus-RTU o ForTest) e moduli Bluetooth sono disponibili per l'integrazione con sistemi di supervisione.

Gestione e programmazione flessibile
Configurazione tramite software PC dedicato o chiavetta USB. Possibilità di funzionamento stand-alone tramite I/O digitali per il controllo dei cicli (Start/Abort) e la gestione di risultati/programmi.

Range di misura
Scale selezionabili da -1 a 10 bar per coprire prove dal vuoto a pressioni standard.

Specifiche tecniche

• Modello: K3890
• Scale di misura: -1 a 10 bar
• Dimensioni: 110×110×110 mm
• Peso: 1 kg
• Display: 3,5" colore, 320×240 px
• Risoluzione Dp: fino a 0,001 mbar (a seconda della scala)
• Risoluzione pressione diretta: fino a 0,1 mbar (a seconda della scala)
• Misura perdita: 0–10 cc/min; risoluzione 0,01 cc/min
• Accuratezza Dp: 0,5% RDG + 3 DGT
• Accuratezza perdita: 1% RDG + 0,03 cc/min
• Porte: RS232 ×1, RS485 ×1, USB (master) ×1; Ethernet opzionale
• I/O: Start, Stop, Filling, Test, Good, Reject, 3BCD
• Programmi memorizzabili: 100
• Temperatura di esercizio: 5–40 °C
• Materiali: chassis in alluminio anodizzato con frontale in plexiglass
• Norme di riferimento: EN 61010-1, EN61326-1, EN1779 (vedere documentazione)
