Indicatore combinato e interruttori di soglia per temperature critiche
I contatti di limite di alta e bassa temperatura sono visibili e regolabili
Versioni per montaggio a pannello e a parete
Sono disponibili versioni con relè di controllo a scatto

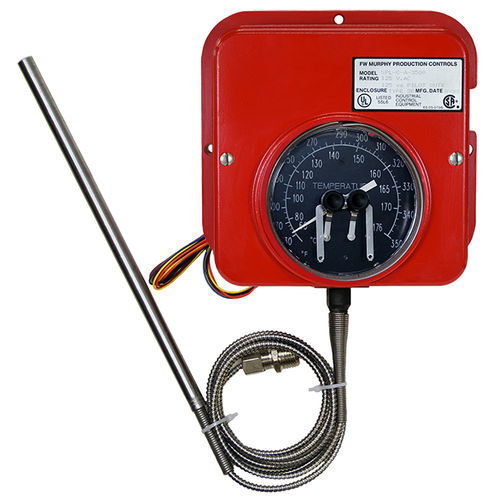

Il calibro a quadrante da 114 mm (4-1/2") è un calibro meccanico per l'indicazione della temperatura. Si tratta di una combinazione di calibro indicatore e interruttori di soglia per temperature critiche. I contatti di limite di alta e bassa temperatura sono visibili.
Include contatti elettrici regolabili che possono essere utilizzati per l'avvio e l'arresto, per l'attivazione di allarmi e per l'arresto delle apparecchiature.
Sono disponibili versioni per montaggio a pannello e a parete, nonché versioni con relè di controllo a scatto.
Sono disponibili intervalli da 15° a 250° F (da 9° a 121° C) e da 130° a 350° F (da 54° a 177° C).
Le applicazioni tipiche includono:
Compressori di gas
Riscaldatori e raffreddatori
Temperatura della pompa dell'acqua
Temperatura del liquido di raffreddamento del motore
Temperatura di processo
Modelli di base
Calibro della serie SPLC: Versione a montaggio superficiale del calibro. Per questi modelli la lancetta del calibro è dotata di due contatti regolabili per completare un circuito di pilotaggio
Calibro serie SPLFC: Versione per montaggio a pannello (cassa rotonda) del calibro SPLC.
Sono disponibili configurazioni con cassa quadrata modificate per adattarsi alle aperture dei pannelli rotondi, vedere Dimensioni
Funzionamento di base
Questo calibro ad azione di vapore è dotato di un tubo capillare sigillato e di un bulbo di rilevamento. Quando è sottoposto a calore, il liquido nel bulbo di rilevamento si espande in vapore creando una pressione contro il meccanismo del tubo di bourdon. Il tubo di bourdon traduce la pressione del vapore in una lettura meccanica del calibro
Per i modelli SPLC e SPLFC, la lancetta del calibro funge da indicatore di pressione e da un polo dell'interruttore, che completa un circuito quando tocca i contatti di fine corsa regolabili
---
