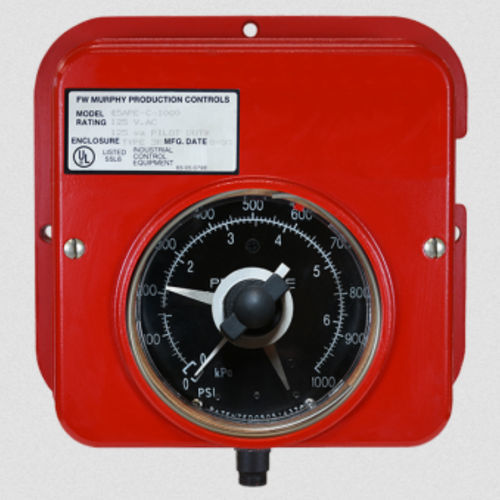

Apparecchio di misura di pressione 45APE

di controlloin acciaio inossidabileregolabile

Calibro indicatore combinato con interruttori a scatto indipendenti per bassa e alta pressione Indicatori di intervento di bassa e alta pressione regolabili in campo e altamente visibili Il movimento ad ingranaggi a doppio settore consente l'indicazione dell'intera scala e il controllo del punto di regolazione Disponibili versioni per montaggio a pannello e a superficie Sono disponibili versioni con relè di controllo a scatto Lo strumento di misura della serie 45APE è un calibro meccanico per l'indicazione della pressione. Include due interruttori SPDT regolabili. Questi interruttori a scatto possono essere utilizzati per l'avvio e l'arresto, per l'attivazione di allarmi e per l'arresto di apparecchiature. Sono disponibili intervalli da 30 psi (207 kPa) [2,06 bar] a 5.000 psi (34,48 MPa) [344,73 bar]. La serie 45APE utilizza un'unità di rilevamento a tubo di bourdon con un movimento ad ingranaggi a doppio settore in acciaio inossidabile. Ciascuno dei settori aziona puntatori separati quando la pressione viene applicata al tubo di bourdon. L'indicatore (puntatore visibile) mostra la lettura effettiva della pressione, anche al di sotto e al di là dei punti di intervento basso e alto. I punti di intervento basso e alto sono regolabili indipendentemente sulla lente frontale del calibro. La lancetta dell'operatore dell'interruttore (dietro il quadrante) è calibrata per seguire la lancetta indicatrice. Gli indicatori dei punti di intervento basso e alto arrestano la lancetta dell'operatore dell'interruttore. Quando la pressione diminuisce o aumenta per effetto della perdita di moto, interviene il rispettivo interruttore a scatto. I modelli della serie 45APE sono ampiamente utilizzati nelle applicazioni che richiedono l'indicazione della pressione e i pressostati di bassa e alta pressione Forma C. Modelli base strumento di misura della serie 45APE Versione a montaggio superficiale (cassa quadrata) strumento di misura serie 45APEF Versione per montaggio a pannello (cassa rotonda)
