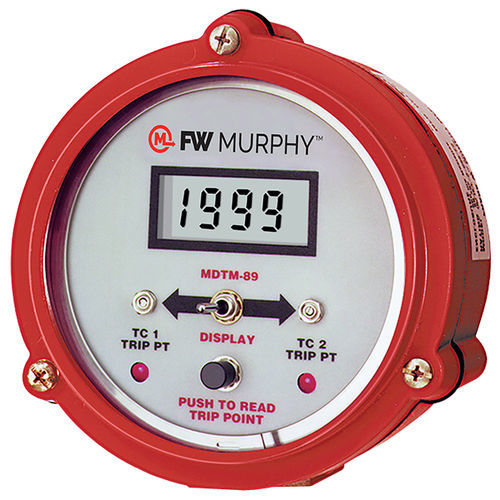

Apparecchio per prove temperatura MDTM89

manualeper interruttoredigitale

Monitoraggio degli ingressi da due termocoppie Punto di intervento regolabile per ciascun ingresso Uscita FET Alimentazione da accensione CD o 120 VAC o 12/24 VDC Termocoppie di tipo "J" o "K" non collegate a terra Letture digitali in Fahrenheit o Celsius Il modello MDTM89 di FW Murphy è un monitor elettronico a doppia temperatura. Monitora due termocoppie, visualizza la temperatura della termocoppia selezionata e dispone di punti di intervento regolabili per ciascun ingresso. Un interruttore a levetta consente di selezionare la termocoppia da visualizzare e/o il punto di intervento della temperatura da controllare/regolare. Se uno dei due punti di intervento viene raggiunto, l'uscita associata si attiva e può essere utilizzata come segnale di controllo o per avviare allarmi e/o spegnimenti. Un pulsante di lettura, situato sotto il selettore, consente all'operatore di controllare il punto di intervento e di visualizzarne il valore durante le regolazioni. Due potenziometri, uno su ciascun lato del selettore della termocoppia, sono previsti per la regolazione sul campo dei punti di intervento. Applicazioni Esistono due modelli di base. Uno dei modelli è alimentato da un'accensione a scarica di condensatori e da un'uscita FET. Un modello funziona a 12 o 24 V CC e ha un'uscita FET. Il display standard è in gradi Fahrenheit; i gradi Celsius sono opzionali. Le applicazioni includono le seguenti: Temperatura di aspirazione/scarico del compressore Temperatura dell'acqua di raffreddamento del motore/compressore Temperatura di scarico del motore Temperatura del cilindro del compressore Temperatura del post-refrigeratore Temperatura dei cuscinetti Tipo di termocoppia Sono accettate le termocoppie non arrotondate del tipo J o K. Specificare il tipo nel codice prodotto per ogni unità MDTM89 (vedere Come ordinare). Ordinare le termocoppie come articolo separato.
