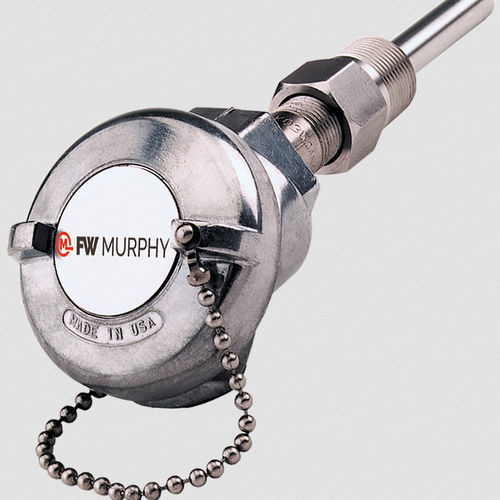

Sensore di temperatura RTD TC

a resistenzain ceramicaa termocoppia

protezione del pozzetto in acciaio inox 304 Compatibile con Swichgage® digitale Termocoppie senza messa a terra di tipo "J" o "K gruppi RTD a 3 fili da 100 Ohm trasmettitori RTD con uscita 4-20 mA DC Offriamo una varietà di gruppi di termocoppie e RTD (rilevatori di temperatura a resistenza) altamente affidabili e trasmettitori RTD con uscita 4-20 mA DC. Le loro caratteristiche innovative includono un pozzetto in acciaio inox 304 che protegge l'elemento caricato a molla. La testa di connessione in alluminio fuso soddisfa i requisiti NEMA 4 e comprende un trasmettitore RTD o una morsettiera per termocoppia/ RTD montata su steatite ceramica e classificata NEC Classe 2. I gruppi completi sono disponibili in lunghezze di inserimento del pozzetto di 2-1/2, 4-1/2 o 7-1/2 pollici (63, 114 o 191 mm). La tensione di alimentazione per RTDT deve essere compresa tra 13 e 40 VCC. Il grafico nella scheda diagrammi mostra la tensione di alimentazione minima (VCC) necessaria per una determinata resistenza di carico (RL). Gruppi di termocoppie con pozzetto termometrico Disponibili nei tipi J o K, le termocoppie hanno elementi non collegati a terra in una guaina a molla in acciaio inox 304. Per la compatibilità dei prodotti, vedere la pagina successiva (sono disponibili parti di ricambio e fili di prolunga per termocoppie). Gruppi RTD con pozzetto I gruppi di rilevatori di temperatura a resistenza (RTD) sono disponibili con elemento in platino da 100 ohm, conduttori a 3 fili e guaina a molla in acciaio inox 316L. Gruppi di trasmettitori RTD con pozzetto termometrico I gruppi RTDT trasmettono le temperature variabili del processo. Disponibili come parte dei gruppi di sensori di temperatura o come unità separate, gli RTDT accettano RTD a 2 o 3 fili da 100 ohm. I trasmettitori RTD sono alimentati ad anello.
