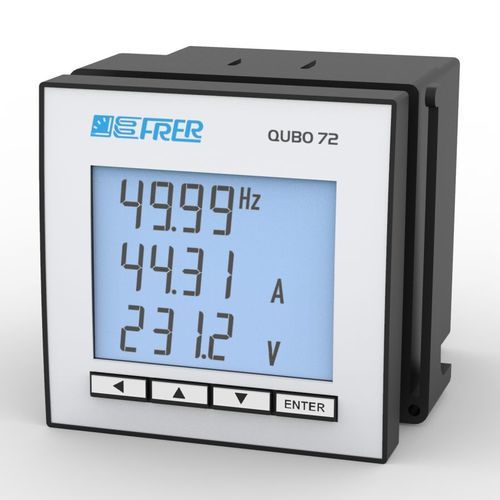

Contatore di energia elettrica monofase Q72S3L

da montare su pannelloprogrammabilebidirezionale

Panoramica
Analizzatore multifunzione compatto per l’impiego in sistemi monofase per BT. Permette la visualizzazione delle principali grandezze di una rete elettrica, inclusi i conteggi di energia attiva e reattiva bidirezionali. Dispone di un set aggiuntivo di misure "avanzate" per un monitoraggio più efficiente e per fornire indicazioni sullo stato di funzionamento del sistema.

Comunicazioni e uscite

• Comunicazione di serie: RS485 - Modbus RTU.
• Uscite opzionali: 1 o 2 uscite allarme programmabili; alternativamente possono essere configurate come uscite impulsive per la ritrasmissione delle energie attiva o reattiva.

Documentazione disponibile

• Scheda tecnica
• Manuale d'uso
• Protocolli di comunicazione - Modbus RTU
• Opzioni disponibili

Disegni tecnici

• Disegno tecnico PDF
• Disegno tecnico DWG (archivio)

Caratteristiche / specifiche tecniche

• Tipologia: Analizzatore di rete monofase per Bassa Tensione (BT)
• Formato pannello: 72 x 72 mm (serie QUBO 72)
• Misure: grandezze elettriche principali e conteggi di energia attiva e reattiva bidirezionali
• Misure avanzate: set aggiuntivo per monitoraggio avanzato e diagnostica di funzionamento
• Comunicazione: RS485 - Modbus RTU (di serie)
• Uscite: 1 o 2 uscite allarme programmabili o uscite impulsive per energia (opzionali)
• Design: compatto, adatto all'impiego in quadri elettrici su pannello 72x72
