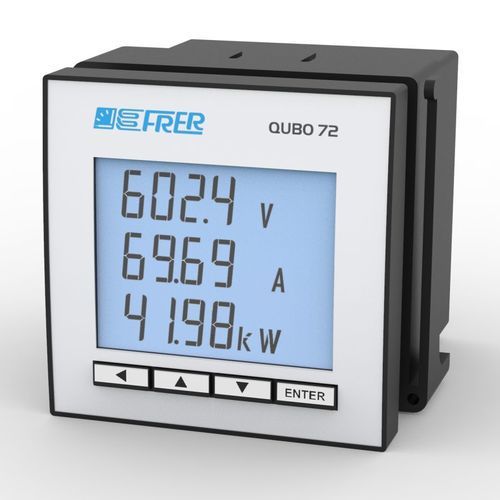

Apparecchio di misura della potenza contatore di energia Q72C3L

multifunzionead incastroDC

Descrizione
Analizzatore multifunzione per l’impiego in sistemi a corrente continua (DC). L'ingresso di tensione è collegato direttamente alla linea, mentre l'ingresso proporzionale alla corrente viene derivato da shunt; il valore della corrente primaria è impostabile tramite il menù di programmazione. Misura le principali grandezze elettriche in DC, inclusi i conteggi di energia bidirezionale e gli Ah, e dispone di un set aggiuntivo di misure "avanzate" per un monitoraggio e una diagnostica più efficaci dello stato del sistema.

Comunicazione e uscite
Dispositivo fornito di serie con comunicazione RS485 - Modbus RTU. In opzione può essere dotato di 1 uscita allarme programmabile, alternativamente configurabile come uscita impulsiva per la ritrasmissione dell'energia o degli Ah.

Documentazione disponibile
Sono disponibili scheda tecnica, manuale d'uso, protocolli di comunicazione (Modbus RTU) e documentazione sulle opzioni disponibili.

Caratteristiche / specificazioni tecniche

• Tipologia: analizzatore di rete per linee in corrente continua (DC)
• Serie/prodotto: QUBO 72 - 72x72 (modello Q72C3L)
• Dimensione frontale / foro pannello: 72 x 72 mm
• Ingresso tensione: collegamento diretto alla linea
• Ingresso corrente: proporzionale, derivato da shunt; valore di corrente primaria impostabile via menù
• Grandezze misurate: principali grandezze di rete in DC, conteggi energia bidirezionale, Ah
• Misure aggiuntive: set di misure "avanzate" per monitoraggio e diagnostica
• Comunicazione di serie: RS485 - Modbus RTU
• Uscite opzionali: 1 uscita allarme programmabile o uscita impulsiva per ritrasmissione energia/Ah
