Centrale di misura digitale Q72P3L

Panoramica del prodotto
Analizzatore di rete multifunzione adatto all'impiego in sistemi trifase a 3 o 4 fili, anche con carichi sbilanciati e in presenza di forme d'onda distorte. Permette la visualizzazione delle principali grandezze elettriche e il conteggio delle energie attiva e reattiva. Progettato per l'uso industriale con accesso immediato ai valori misurati tramite tasti frontali e retroilluminazione del display regolabile.

Caratteristiche principali

• Adatto per sistemi trifase 3 o 4 fili, anche con carichi sbilanciati e forme d'onda distorte
• Visualizza le principali grandezze della rete elettrica, incluso il conteggio delle energie attiva e reattiva
• Quattro tasti frontali per accesso diretto alle pagine di misura; la sequenza delle misure è indicata su ogni tasto
• Retroilluminazione del display regolabile con 5 livelli di intensità per una chiara visualizzazione in diverse condizioni di luce
• Formato pannello compatto 72x72 mm
• Dimensione dei caratteri e retroilluminazione chiare per la leggibilità a distanza

Documenti e risorse disponibili

• Scheda tecnica (PDF)
• Manuale utente (PDF)
• Opzioni disponibili (PDF)
• Disegni tecnici: DWG e PDF

Caratteristiche / specifiche tecniche

• Denominazione commerciale: Q72P3L

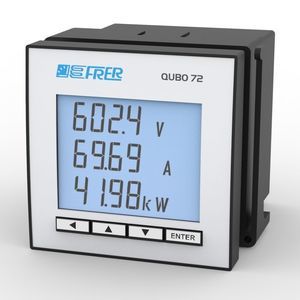

• Serie: QUBO 72
• Dimensione pannello frontale: 72x72 mm
• Alimentazione: Aux. 230 Vac
• Intervallo di misura tensione: 100 - 400 V (trifase)
• Esempio intervallo di misura corrente: 1 - 5 A
• Compatibilità di sistema: Trifase (3 o 4 fili); supporta carichi sbilanciati e forme d'onda distorte
• Grandezze misurate: principali grandezze elettriche incluso il conteggio delle energie attiva e reattiva
• Interfaccia utente: 4 tasti frontali con accesso diretto alle pagine di visualizzazione
• Display: retroilluminazione regolabile (5 livelli)
• Risorse scaricabili: scheda tecnica, manuale utente, brochure opzioni, disegni tecnici
