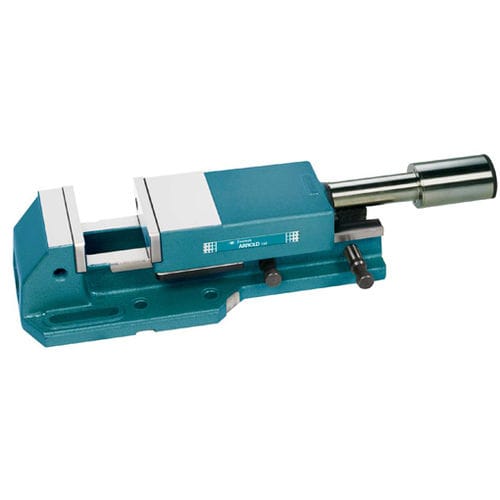

Morsa per macchina utensile 010 600 ARNOLD CLASSIC series

pneumaticaorizzontalead alta pressione

Le morse ARNOLD CLASSIC ad alta pressione, ottengono una forza di serraggio fina a 80 kN.Precisione di 0,01 mm nella ripetibilità di serraggio.-Design monoblocco: evita le deformazioni dal momento che si ottiene l’alta pressione e conferisce una notevolerobustezza.- La forza apportata dalla vite senza fine ad alta pressione viene trasmessa al pezzo nel centro esatto della ganascia di serraggio, per cui si riesce a sfruttare tale forza al 100%.- Grande apertura, arrivano fino a 375 mm e 845 mm nel caso del corpo in due parti.- Forze di serragio da 25/40/50/80 kN. A seconda del modello o grandezza.- Le viti con moltiplicatore di forza Arnold Classic, possono essere utilizzate anche indipendentemente dalla morsa, ad esempio come elementi di bloccaggio su attrezzature.- Create per automatizzare processi e robotizzarli.- Dotate di un moltiplicatore pneumo-idraulico ad alta presione ed effetto semplice, alimentato ad aria compressa a 6 bar di pressione.- La pressione dell’aria di entrata regola la forza di serraggio (vedi manuale).- Percorso automatico di apertura e chiusura di 3 mm.- Il comando della morsa può essere manuale, utilizando l’insieme di valvole che viene consegnato con la morsa, può avvenire attraverso un pedale situato fuori dalla macchina o può essere comandata attraverso il CNC utilizando un’elettrovalvola.- Retta in due pezzi, a richiesta.- Caratteristiche comuni della morsa ARNOLD CLASSIC a pag. 32.
