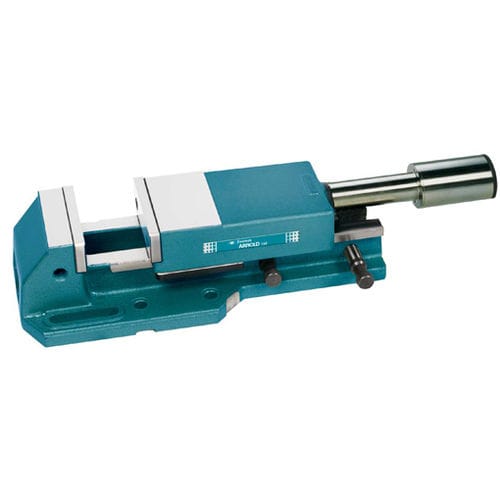

Precisione di 0,01 mm nella ripetibilità di serraggio.
-Design monoblocco: evita le deformazioni dal momento che si ottiene l’alta pressione e conferisce una notevole
robustezza.
– La forza apportata dalla vite senza fine ad alta pressione viene trasmessa al pezzo nel centro esatto della ganascia di serraggio, per cui si riesce a sfruttare tale forza al 100%.
– Grande apertura, arrivano fino a 375 mm e 845 mm nel caso del corpo in due parti.
– Forze di serragio da 25/40/50/80 kN. A seconda del modello o grandezza.
– Le viti con moltiplicatore di forza Arnold Classic, possono essere utilizzate anche indipendentemente dalla morsa, ad esempio come elementi di bloccaggio su attrezzature.
– Create per automatizzare processi e robotizzarli.
– Dotate di un moltiplicatore pneumo-idraulico ad alta presione ed effetto semplice, alimentato ad aria compressa a 6 bar di pressione.
– La pressione dell’aria di entrata regola la forza di serraggio (vedi manuale).
– Percorso automatico di apertura e chiusura di 3 mm.
– Il comando della morsa può essere manuale, utilizando l’insieme di valvole che viene consegnato con la morsa, può avvenire attraverso un pedale situato fuori dalla macchina o può essere comandata attraverso il CNC utilizando un’elettrovalvola.
– Retta in due pezzi, a richiesta.
– Caratteristiche comuni della morsa ARNOLD CLASSIC a pag. 32.
CONSIGLIO DI UTILIZZO
– L’aria deve essere filtrata (aria asciutta).
– Nel caso in cui si utilizzi il pedale di comando: l’insieme delle valvole che viene fornito con la morsa deve essere collocato tra il compressore e il pedale, non tra il pedale e la morsa.
