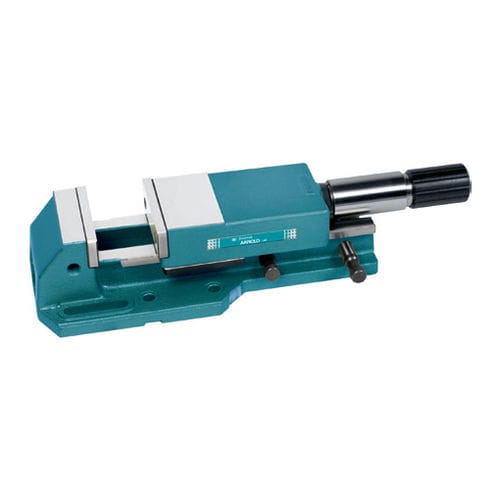

Morsa per macchina utensile 010 200 ARNOLD CLASSIC series

orizzontalead alta pressione

Precisione di 0,01 mm nella ripetibilità di serraggio. -Design monoblocco: evita le deformazioni dal momento che si ottiene l’alta pressione e conferisce una notevole robustezza. – La forza apportata dalla vite senza fine ad alta pressione viene trasmessa al pezzo nel centro esatto della ganascia di serraggio, per cui si riesce a sfruttare tale forza al 100%. – Grande apertura, arrivano fino a 375 mm e 845 mm nel caso del corpo in due parti. – Forze di serragio da 25/40/50/80 kN. A seconda del modello o grandezza. – Le viti con moltiplicatore di forza Arnold Classic, possono essere utilizzate anche indipendentemente dalla morsa, ad esempio come elementi di bloccaggio su attrezzature. – Dotate di un moltiplicatore meccanico ad alta pressione. – Regolatore di potenza optional. – Retta in due pezzi standard. STANDARD Forma standard: il fissaggio al tavolo della macchina viene effetuato tramite dei fori e delle fessure longitudinali nella morsa. Si possono fornire con base rotante. RETTA La sua struttura stretta ne rende possibile la collocazione una a fianco all’altra, per formare in parallelo un grande insieme di serraggio per pezzi grandi. RETTA IN DUE PARTI In grado di fissare qualsiasi pezzo, per quanto sia grande. Serraggio di pezzi sulle guide o sul tavolo. Un tirante interno unisce le due parti della morsa.
