Macchina pick and place SMT placeALL®620

per BGAper LEDin linea

Informazioni sul prodotto

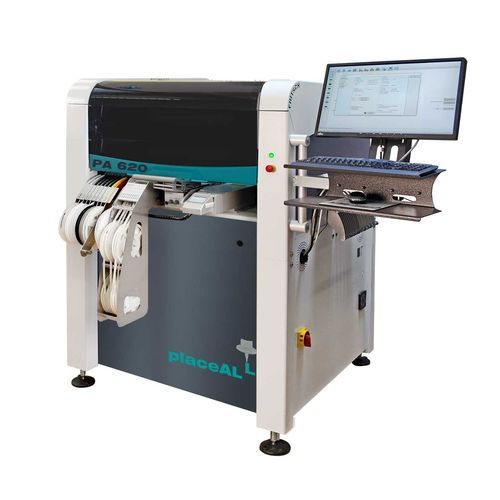

Il placeALL®620 è una macchina pick-and-place modulare progettata per produzioni in piccola e media serie. Gestisce un ampio spettro di componenti, dai chip 0201 fino a parti fine-pitch 70×70 mm (0,3 mm) e BGA. Il sistema supporta fino a 208 posizioni feeder e dispone di software per ridurre al minimo i tempi di set-up. Le unità placeALL®620 possono funzionare in modalità standalone o essere integrate in linee di assemblaggio inline (es. smartLINE) compatibili SMEMA.

Ambiti di applicazione
Posizionamento SMT e dosaggio per volumi bassi e medi, con produttività fino a 10.500 componenti/ora (due teste) e 6.000 componenti/ora (configurazioni alternative: 4600 / IPC9850).

Unità di alimentazione
Alimentazione componenti da nastro, stick, strip di nastro, tray e componenti sfusi.

Gamma componenti
Da chip 0201 fino a parti fine-pitch 70×70 mm (0,3 mm), inclusi BGA, µBGA, CSP, QFN e parti custom come connettori e LED THT cablati.

Dati tecnici

• Modello: placeALL®620
• Slot feeder: 108 slot per FEEDER single tape 8 o 12 mm (max. 208 posizioni per nastri 8 mm)
• Posizioni feeder massime: fino a 208 per nastri 8 mm
• Teste: fino a 2 teste di assemblaggio; fino a 2 teste di dosaggio
• Tipi di feeder supportati: nastro, stick, strip, tray, componenti sfusi
• Gamma componenti: chip 0201 fino a 70×70 mm fine pitch (0,3 mm), BGA, µBGA, CSP, QFN, connettori, LED THT cablati
• Dimensione max PCB: 520 × 430 mm
• Dimensioni piattaforma con FEEDER: 2000 × 1500 × 1600 mm
• Telaio macchina: opzionale divisibile
• Modalità di funzionamento: standalone o inline (compatibile SMEMA)
• Produttività: fino a 10.500 componenti/ora (due teste); 6.000 (4600 / IPC9850)

Confronto prodotto (tabella)
placeALL®620 | placeALL®620L | placeALL®620XL
108 slot per FEEDER single tape 8 o 12 mm | 144 slot per FEEDER single tape 8 o 12 mm | 176 slot per FEEDER single tape 8 o 12 mm
max. 208 posizioni per nastri 8 mm | max. 248 posizioni per nastri 8 mm | max. 248 posizioni per nastri 8 mm
max. 2 teste di assemblaggio | max. 2 teste di assemblaggio | max. 2 teste di assemblaggio
piattaforma 2000 × 1500 × 1600 mm con FEEDER | piattaforma 2350 × 1500 × 1600 mm con FEEDER | piattaforma 2350 × 1800 × 1600 mm con FEEDER
10500 (due teste) / 6000 (4600 / IPC9850) componenti/ora | 10500 (due teste) / 6000 (4600 / IPC9850) componenti/ora | 10500 (due teste) / 6000 (4600 / IPC9850) componenti/ora

Specifiche tecniche

• Modello: placeALL®620
• Slot feeder: 108 slot per 8 o 12 mm single tape (fino a max. 208 posizioni per nastri 8 mm)
• Teste: fino a 2 teste di assemblaggio; fino a 2 teste di dosaggio
• Tipi di feeder supportati: nastro, stick, strip, tray, componenti sfusi
• Gamma componenti: chip 0201 fino a 70 × 70 mm fine pitch (0,3 mm), BGA, µBGA, CSP, QFN, connettori, LED THT cablati
• Dimensione max PCB: 520 × 430 mm
• Dimensioni piattaforma con FEEDER: 2000 × 1500 × 1600 mm
• Telaio: opzionale divisibile
• Modalità: standalone o inline (compatibile SMEMA)
• Produttività: fino a 10.500 componenti/ora (due teste); 6.000 (4600 / IPC9850)
