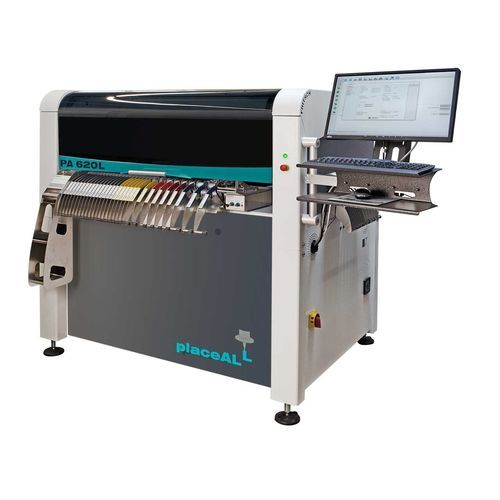

Macchina pick and place per LED placeALL®620L

per BGASMTmodulare

Informazioni sul prodotto
Il placeALL®620L ha una struttura modulare e offre un'area di piazzamento più ampia rispetto al placeALL®620. Gestisce un ampio spettro di componenti, dai chip 0201 fino a parti fine-pitch con passo 0,3 mm e BGA, consentendo l'assemblaggio flessibile di progetti complessi. Con fino a 284 posizioni feeder (configurabili) e software intelligente, i tempi di cambio vengono ridotti al minimo. L'intera area di piazzamento può essere utilizzata per assemblare PCB di grandi dimensioni (fino a 910 × 430 mm).

Campo di applicazione
Assemblaggio SMT e dispensazione per piccole e medie produzioni. Produzione: fino a 10.500 componenti/ora (due teste); 6.000 (4600 / IPC9850).

Unità di alimentazione

• Alimentazione da nastro (tape), barra, sezione di nastro, vassoio (tray) e componenti sciolti

Compatibilità componenti

• Chip 0201 fino a Fine Pitch 70 × 70 mm, passo 0,3 mm
• BGA, µBGA, CSP, QFN
• Parti speciali come connettori, LED THT cablati, ecc.

Confronto prodotti

• placeALL®620: 108 slot per FEEDER single tape 8 o 12 mm; max. 208 posizioni per nastri da 8 mm; max. 2 teste di montaggio; piattaforma 2000 × 1500 × 1600 mm con FEEDER; 10.500 (due teste) / 6.000 (4600 / IPC9850) cph.
• placeALL®620L: 144 slot per FEEDER single tape 8 o 12 mm; max. 248 posizioni per nastri da 8 mm; max. 2 teste di montaggio; piattaforma 2350 × 1500 × 1600 mm con FEEDER; 10.500 (due teste) / 6.000 (4600 / IPC9850) cph.
• placeALL®620XL: 176 slot per FEEDER single tape 8 o 12 mm; max. 248 posizioni per nastri da 8 mm; max. 2 teste di montaggio; piattaforma 2350 × 1800 × 1600 mm con FEEDER; 10.500 (due teste) / 6.000 (4600 / IPC9850) cph.

Specifiche tecniche

• 144 slot per FEEDER single tape 8 o 12 mm
• max. 248 posizioni per nastri da 8 mm
• fino a 284 posizioni feeder (configurabili)
• max. 2 teste di montaggio
• max. 2 teste di erogazione
• telaio divisibile opzionale
• dimensione max PCB: 910 × 430 mm
• piattaforma: 2350 × 1500 × 1600 mm con FEEDER
• modalità: standalone o inline
• Produzione: fino a 10.500 componenti/ora (due teste); 6.000 (4600 / IPC9850)
