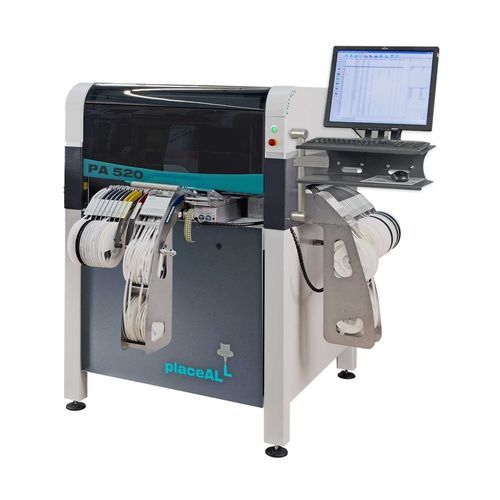

Macchina pick and place SMT placeALL®520

per BGAper LEDautomatica

Informazioni sul prodotto
Il placeALL®520 è un sistema Pick&Place modulare per prototipazione e produzione di piccole serie. Supporta un'ampia gamma di componenti (chip, componenti fine-pitch e BGA). Un software intelligente e fino a 200 slot di kitting riducono i tempi di set-up, aumentando la produttività per lotti ridotti. La macchina può essere integrata in linea o retrofitata con opzioni in sito.

Campi di applicazione
Assemblaggio e dispensazione per prototipi e serie zero/piccoli lotti, produzione fino a 4000 componenti all'ora.

Unità di alimentazione
Alimentazione da tape, stick, strip di nastro, tray e componenti sfusi.

Compatibilità componenti
Chip da 0201 fino a fine pitch 70 × 70 mm (pitch 0,4 mm), BGA, CSP, µBGA, QFN e parti custom come connettori e LED cablati.

Dati tecnici

• 100 slot per feeder single-tape 8 o 12 mm
• Fino a 200 posizioni per nastri da 8 mm
• Fino a 1 testa di assemblaggio
• Fino a 2 teste di erogazione
• Telaio macchina divisibile opzionale
• Dimensione massima PCB: 520 x 430 mm
• Dimensioni piattaforma (con feeder): 1820 x 1425 x 1570 mm
• Modalità: standalone o inline
• Portata: fino a 4000 componenti all'ora

Confronto prodotto (estratto)
placeALL®520 | placeALL®620
100 slot per feeder single-tape 8 o 12 mm | 108 slot per feeder single-tape 8 o 12 mm
Fino a 200 posizioni per nastri da 8 mm | Fino a 208 posizioni per nastri da 8 mm
Fino a 1 testa di assemblaggio | Fino a 2 teste di assemblaggio
Piattaforma 1820 x 1425 x 1570 mm (con feeder) | Piattaforma 2000 x 1500 x 1600 mm (con feeder)
4000 componenti all'ora | 10500 (due teste) / 6000 (4600 / IPC9850) componenti all'ora

Specifiche

• Modello: placeALL®520
• Produttore: Fritsch GmbH
• 100 slot per feeder single-tape 8 o 12 mm
• Fino a 200 posizioni per nastri da 8 mm
• Fino a 1 testa di assemblaggio
• Fino a 2 teste di erogazione
• Telaio macchina divisibile opzionale
• Dimensione massima PCB: 520 x 430 mm
• Dimensioni piattaforma (con feeder): 1820 x 1425 x 1570 mm
• Modalità: standalone o inline
• Portata: fino a 4000 componenti all'ora
• Alimentazione: tape, stick, strip, tray e componenti sfusi
• Compatibilità componenti: chip 0201 fino a fine pitch 70 × 70 mm (pitch 0,4 mm), BGA, CSP, µBGA, QFN, parti custom (connettori, LED cablati)
