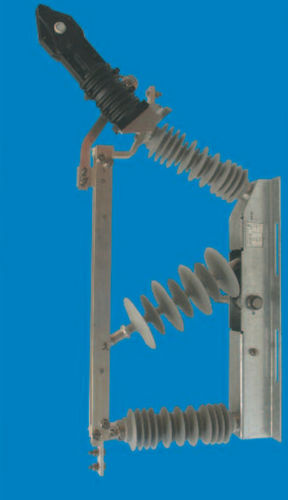

Interruttore-sezionatore a media tensione FLa 15/9700-1B

unipolareACper applicazioni ferroviarie

Livello di isolamento nominale UNm 27,5 kV Tensione nominale impulsiva UNi 185 kV Livello di prova di potenza-frequenza di breve durata Ua 80 kV Frequenza nominale (A.C.) fr 50 Hz Corrente nominale di rottura I1 1600 A Corrente di rottura nominale di carica del cavo I4a 32 A Corrente nominale di resistenza al cortocircuito Ik 31,5 kA Durata nominale della corrente di cortocircuito tk 3 s Corrente nominale di picco Ip 80 kA Corrente nominale di cortocircuito Ima 16 kA Distanza di dispersione circa s 1120 mm Drawing-no.LT3-102888 Peso circa 50 kg - Telaio di base in acciaio - Parti in acciaio zincate a caldo secondo QTL 0200, verniciatura supplementare (secondo la norma DB, n. materiale 675.61) - Isolatori in materiale composito
