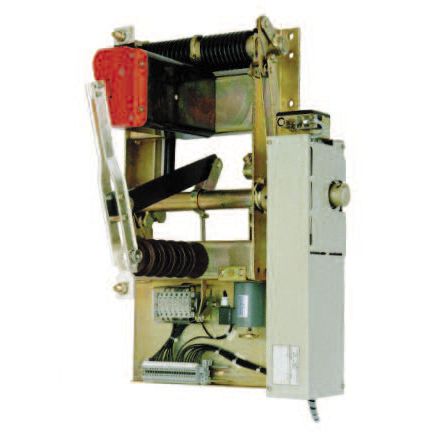

Interruttore-sezionatore motorizzato H 29-1B

ACmultipolareunipolare

Questi dispositivi di commutazione interni Driescher sono progettati specificamente per le applicazioni ferroviarie e sono conformi alle specifiche della norma EN 50152-2. Gli interruttori unipolari possono essere utilizzati per una gamma di tensioni nominali da 15 kV a 27,5 kV, a seconda del progetto, e per una gamma di correnti nominali da 400 A a 4000 A. Riferimenti: 25 kV Madrid-Siviglia; 27,5 kV Harbin-Dalian, Cina. L'apparecchiatura può essere installata in luoghi con un'altitudine fino a 1000 metri sul livello del mare. A un'altitudine superiore ai 1000 metri, il livello di isolamento nominale del quadro deve essere adeguato di conseguenza. Gli interruttori sono progettati per l'uso in condizioni operative normali in conformità alla norma EN 62271-1. Questi interruttori interni Driescher sono stati progettati appositamente per applicazioni ferroviarie. Gli interruttori unipolari sono progettati per una gamma di tensioni nominali da 15 kV a 27,5 kV e per una gamma di correnti nominali da 400 A a 4000 A. I sezionatori sono fondamentalmente dotati di un meccanismo di energia a torsione per l'attivazione e la frenatura rapida. I componenti che trasportano la corrente sono realizzati in rame elettrolitico con placcatura in argento in conformità alla norma QTL 0200. Tutte le parti in acciaio sono state sottoposte a un rivestimento elettrolitico che garantisce un'eccellente resistenza alla corrosione. Ogni interruttore è dotato di una vite di messa a terra.
