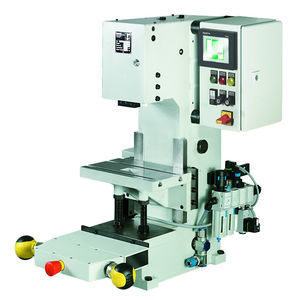

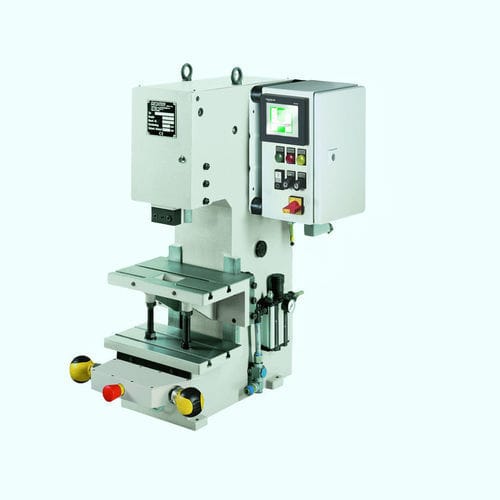

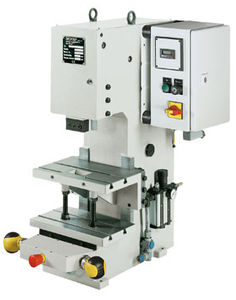

Pressa pneumatica 50 KHP

di stampaggioa ginocchieracon pedale di controllo

Panoramica del prodotto
La KHP 50 kN è una pressa a ginocchiera pneumatica progettata per operazioni di pressatura di precisione ad alta forza in applicazioni industriali. Utilizza un comando a leva a ginocchiera per la generazione della forza e può essere integrata con sistemi di controllo e sicurezza opzionali. La scheda prodotto include disegni dimensionali, specifiche tecniche complete, dispositivi di sicurezza opzionali e una gamma di accessori per flussi automatizzati o manuali.

Tabella delle dimensioni
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

Accessori

• Pulsante a pedale cablato con connessione a spina per SpiceFlex / D-Con
• Comando di sicurezza due mani ZS08
• SpiceFlex modulare
• Elemento di articolazione regolabile, regolazione fine dello stantuffo
• Serie SE per semplice comando di sicurezza due mani
• Perno di bloccaggio senza colletto
• Perno di bloccaggio con colletto
• Tavola rotante 2–24 posizioni, adatta a presse con controllo SpiceFlex / D-Con
• Tavolo scorrevole pesante, meccanico
• Tavolo scorrevole pesante, meccanico con perno di bloccaggio
• Tavolo scorrevole pesante, meccanico con controllo elettropneumatico

Unicità
Guide a prisma regolabili senza gioco esclusive GECHTER. Il pezzo bloccato può essere rimosso in avanti senza danneggiare il perno di bloccaggio. Include 2x predisposizioni di fissaggio DIN 650 M10x12.

Caratteristiche / specifiche tecniche

• Tipo di pressa: Pressa a ginocchiera pneumatica
• Attuazione: Controllo (opzionale)
• Sporgenza: 160 mm
• Altezza di installazione regolabile: Max. 295 mm
• Corsa: 5 mm - 62 mm
• Generazione della forza: Leva a ginocchiera
• Forza massima al punto morto inferiore: 50 kN
• Pressione di esercizio: 6 bar
• Foro di posizionamento: Ø 25 H7
• Pezzo bloccato: Pezzo bloccato removibile
• Tipo di guida: Guida a prisma
• Guida anti-torsione: Guida a prisma
• Guida regolabile senza gioco: Mediante cuneo di regolazione
• Collegamento aria: 1/2''
• Comando di sicurezza due mani ES06: Opzionale
• Comando di sicurezza due mani ZS06: Opzionale
• Comando di sicurezza due mani ZS08: Opzionale
• Comando di sicurezza Spice Flex: Opzionale
• Colore standard: RAL 7035
• Peso: 354 kg
