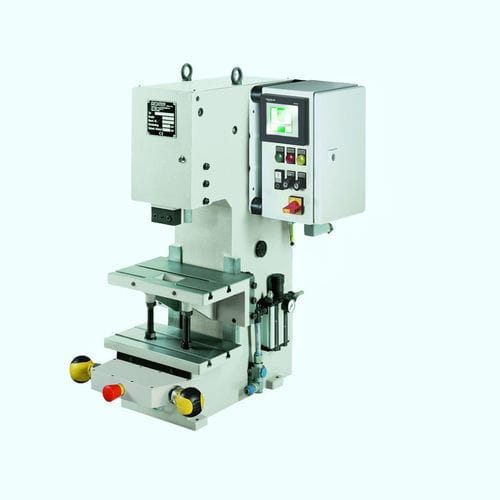

Pressa pneumatica 70 KHP

a ginocchieracon pedale di controllo

Panoramica del prodotto
Pressa a leva pneumatica, modello KHP, con forza massima di 70 kN. Corsa regolabile da 5 mm a 62 mm. Altezza di installazione regolabile fino a 295 mm. Pressione di esercizio: 6 bar. Sbrego (E): 160 mm. Colore standard RAL 7035. Peso: 354 kg.

Dimensioni
A2: 1010
B: 450
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

Accessori

• Pulsante a pedale cablato con connettore per SpiceFlex / D-Con
• Comando di sicurezza a due mani ZS08
• SpiceFlex modulare
• Perno articolato regolabile, regolazione fine dello stantuffo
• Serie SE per comando di sicurezza a due mani semplice
• Perno di bloccaggio senza collarino
• Perno di bloccaggio con collarino
• Tavola girevole 2–24 divisioni, adatta a presse con controllo SpiceFlex / D-Con

Opzioni tavolo scorrevole

• Tavolo scorrevole ad alta portata, meccanico
• Tavolo scorrevole ad alta portata, meccanico con perno di bloccaggio
• Tavolo scorrevole ad alta portata, meccanico con comando elettropneumatico

Caratteristiche distintive
Guida prismatica regolabile senza gioco. Pezzo di serraggio rimovibile frontalmente. Progettazione del perno di bloccaggio che previene danni al perno.

Specifiche tecniche

• Tipo di pressa: Pressa a leva pneumatica
• Funzionamento: Controllo (opzionale)
• Sbrego (E): 160 mm
• Altezza di installazione regolabile: Max. 295 mm
• Corsa: 5 mm - 62 mm
• Generazione forza: Leva articolata
• Forza massima al PMI: 70 kN
• Pressione di esercizio: 6 bar
• Foro di centraggio: Ø 25 H7
• Pezzo serrato: Pezzo di serraggio rimovibile
• Guida anti-srotolamento: Guida prismatica
• Guida regolabile senza gioco: Tramite raschietti di regolazione
• Collegamento pneumatico: 1/2''
• Comando di sicurezza a due mani ZS08: Opzionale
• Comando di sicurezza a due mani SpiceFlex: Opzionale
• Colore standard: RAL 7035
• Peso: 354 kg
