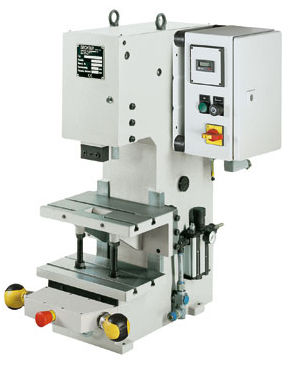

Pressa pneumatica 20 kN KHP

a ginocchieracon pedale di controllo

Panoramica del prodotto
Pressa a ginocchiera pneumatica progettata per operazioni di pressatura di precisione ad alta forza. I principali dati funzionali disponibili sono riportati di seguito, incluse riferimenti dimensionali, accessori disponibili e caratteristiche distintive.

Tabella dimensioni
A2: 760
B: 520
D: 300
E: 120
G: 70
U: 0-40
V: Ø 20 H7
Xmin: 120
Xmax: 250
X1: 0-40
Y: 815

Accessori

• Tavola rotante 2–24 divisioni, adatta per presse con controllo SpiceFlex / D-Con
• Pulsante pedale cablato con connessione a spina per SpiceFlex / D-Con
• Dispositivo di sicurezza a due mani ZS08
• SpiceFlex modulare
• Pezzo di articolazione regolabile, regolazione fine dello stantuffo
• Serie SE per dispositivo di sicurezza a due mani semplice
• Piano scorrevole ad alta portata, meccanico
• Piano scorrevole ad alta portata, meccanico con perno di bloccaggio
• Piano scorrevole ad alta portata, meccanico con azionamento elettropneumatico

Unicità
Guida prismatica regolabile senza gioco. Il pezzo di serraggio può essere rimosso anteriormente senza danneggiare il perno di bloccaggio.

Caratteristiche / specifiche tecniche

• Tipo di pressa: Pressa a ginocchiera pneumatica
• Azionamento: Controllo (opzionale)
• Sporgenza: 120 mm
• Altezza di installazione regolabile: Max. 250 mm
• Lunghezza corsa: 5 mm - 40 mm
• Generazione della forza: Leva a ginocchiera
• Forza massima al punto morto inferiore: 20 kN
• Pressione di esercizio: 6 bar
• Foro di centraggio: Ø 20 H7
• Pezzo serrato: Pezzo di serraggio rimovibile
• Guida anti-torsione: Guida prismatica
• Guida regolabile senza gioco: Tramite spessore di regolazione
• Tubo di collegamento: 1/2''
• Dispositivo di sicurezza a due mani ES06: Opzionale
• Dispositivo di sicurezza a due mani ZS06: Opzionale
• Dispositivo di sicurezza a due mani ZS08: Opzionale
• Dispositivo di sicurezza a due mani Spice Flex: Opzionale
• Forza di pressata al punto morto inferiore: 30 kN
• Colore standard: RAL 7035
• Peso: 150 kg
