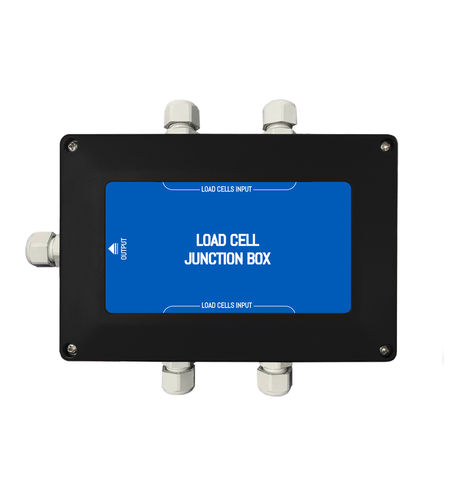

Scatola di derivazione da parete GM-JX-V

per cella di carico

GM-JX-V non è la normale e tradizionale scatola di giunzione per celle di carico. Oltre a regolare la funzione di cablaggio, può compensare e correggere la deviazione dei quattro angoli regolando il valore della resistenza del potenziometro di precisione. In alcune occasioni speciali di pesatura, quando la deviazione angolare è così grande da influenzare i risultati di misura, questa scatola di giunzione può risolvere efficacemente i problemi dell'utente. Metodo di connessione a sei fili 1. Compatibile anche con le celle di carico a quattro fili 2. I terminali dei fili interni sono identificati come: "EX+"-- ECCITAZIONE + "SN+"-- SENSO + "EX-" -- ECCITAZIONE - "SN-" -- SENSO - "SIG+" -- SEGNALE + "SIG-" -- SEGNALE - "GND"-- SCUDO Metodo di regolazione 1. I potenziometri di precisione VR1~VR4 possono regolare con precisione il segnale di uscita di ciascuna cella di carico, che viene utilizzato per regolare la deviazione quadriangolare del sistema. 2. I dip switch a quattro canali da SW1 a SW4 sono utilizzati per scollegare o collegare la cella di carico corrispondente. Quando è in posizione OFF, la cella di carico è scollegata dal sistema. Quando è in posizione ON, la cella di carico è collegata al sistema.
