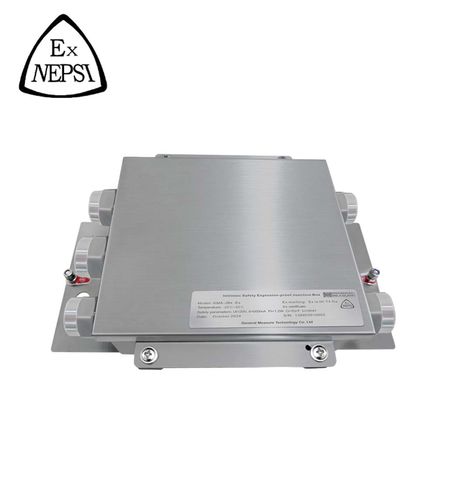

Scatola di derivazione da parete GMA-JB4-Ex

antideflagrantea tenuta stagnaanticorrosione

Scatola di giunzione a sicurezza intrinseca antideflagrante GMA-JB4-Ex GMA-JB4-Ex è una scatola di giunzione a sicurezza intrinseca antideflagrante che supporta connessioni per 4 celle di carico analogiche o digitali a 4 fili. Regolando il valore della resistenza del potenziometro, compensa le deviazioni angolari, risolvendo efficacemente i risultati di peso imprecisi causati dalle differenze angolari nelle applicazioni di pesatura. L'alloggiamento in acciaio inox con 5 pressacavi antideflagranti (marcatura Ex: Ex db llC Gb, grado di protezione IP: IP66) garantisce una maggiore protezione e prestazioni superiori contro le interferenze. Certificato per gli standard di sicurezza intrinseca a prova di esplosione, è ideale per l'impiego in ambienti pericolosi. Marcatura Ex: Ex ia llC T4 GaI Grado di protezione IP: lP65 Metodo di connessione a quattro fili I terminali dei fili interni sono identificati come: "+E"-- ECCITAZIONE + "-E" -- ECCITAZIONE - "+S"-- SEGNALE + "-S"-- SEGNALE - "GND"-- SCUDO Quando la cella di carico è a sei fili, cortocircuitare l'eccitazione + e il senso + su EX+, cortocircuitare l'eccitazione - e il senso - su EX-. Metodo di regolazione I potenziometri di precisione W1~W4 possono regolare con precisione il segnale di uscita di ciascuna cella di carico, che viene utilizzato per regolare la deviazione quadriangolare del sistema. Metodo di regolazione della deviazione quadriangolare Prima della regolazione, il potenziometro a quattro canali viene ruotato delicatamente nella posizione centrale; Regolare con precisione il canale con una grande deviazione rispetto al valore medio (chiudere gli altri tre canali quando si osserva un canale); Ripetere il punto 2 finché i segnali in millivolt dei quattro canali non sono simili.
