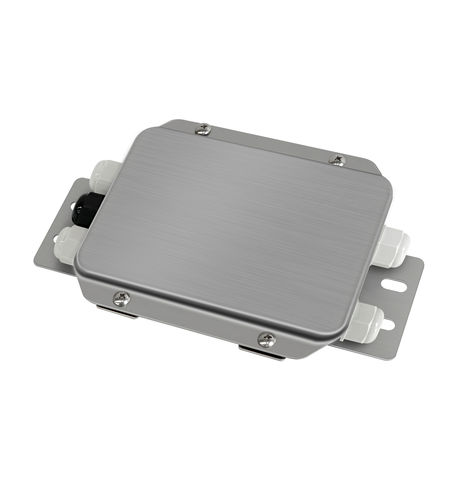

Scatola di derivazione da parete GM-JX-M

sporgenteanticorrosioneresistente all'acqua

Scatola di giunzione per celle di carico GM-JX-M GM-JX-M è una scatola di giunzione per celle di carico a quattro fili. Oltre a regolare la funzione di cablaggio, può compensare e correggere la deviazione quadriangolare della bilancia regolando il valore della resistenza del potenziometro di precisione. In alcune occasioni speciali di pesatura, quando la deviazione angolare è troppo grande per influenzare i risultati di misura, questa scatola di giunzione può risolvere efficacemente il problema. Metodo di connessione a quattro fili I terminali dei fili interni sono identificati come: "+E"-- ECCITAZIONE + "-E" -- ECCITAZIONE - "+S"-- SEGNALE + "-S"-- SEGNALE - "GND"-- SCUDO Metodo di regolazione Il potenziometro di precisione W1~W4 può regolare con precisione il segnale di uscita di ciascuna cella di carico, che viene utilizzato per regolare la deviazione quadriangolare del sistema. Metodo di regolazione della deviazione quadriangolare Prima della regolazione, il potenziometro a quattro canali viene ruotato delicatamente nella posizione centrale; Regolare con precisione il canale con una grande deviazione rispetto al valore medio (chiudere gli altri tre canali quando si osserva un canale); Ripetere il punto 2 finché i segnali in millivolt dei quattro canali non sono simili.
