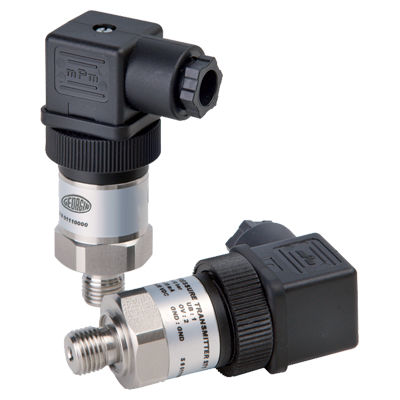

trasmettitore di pressione relativa / piezoresistivo / per ponte estensimetrico / ceramica
SR2 series

Aggiungi ai miei preferiti MyDirectIndustry
Aggiungi al comparatore Rimuovi dal comparatore
trasmettitore di pressione relativa / piezoresistivo / per ponte estensimetrico / ceramica trasmettitore di pressione relativa / piezoresistivo / per ponte estensimetrico / ceramica - SR2 series
{{requestButtons}}

Caratteristiche

  • Tipo:

    relativa

  • Tecnologia:

    ceramica, per ponte estensimetrico, piezoresistivo

  • Montaggio:

    filettato

  • Altre caratteristiche:

    in acciaio inossidabile, 2 cavi, CE, OEM, RoHS, EMC

  • Temperatura di processo:

    Max.: 85 °C (185 °F)

    Min.: -25 °C (-13 °F)

  • Range di pressione:

    Max.: 600 bar (8.702,26 psi)

    Min.: -1 bar (-14,5 psi)

Descrizione

Versione : pressione relativa
Gamma : da -1 a 600 bar

Tecnologia :
» Estensimetro smaltato di grosso spessore su supporto in ceramica
» Cella piezoresistiva

Uscita :
"Segnale 4-20 mA - segnale a 2 fili
"0-5Vdc
"0-10Vdc

Errore globale : +/- 1% FS

Opzioni :
» Limitatore in connessione al processo
» Collegamento elettrico speciale

Funzione

Trasmettitore progettato per scopi industriali che richiedono strumenti robusti e a basso costo con buona ripetibilità.

Elemento sensibile
Modello SR1 Estensimetro di grosso spessore su ceramica
SR2 modello SR2 Tecnologia piezoresistiva
Gamma relativa
Modello SR1 da 0....1 a 0...600 bar
Modello SR2 da 0....0.1 a 0...60 bar
su richiesta da -1....0 a -1...24 bar e bilance speciali
Limite di sovrapressione Riferirsi al retro della tabella
LoadR(Ω)=(Usupply-8V)/0.02ARL>5KΩRL>10KΩProtezione contro l'inversione di polarità.
Max errore globale ≤ 1% FS
Non linearità (BFSL)≤ ± 0,5% FS secondo EN61298-2
Scostamento di zero ≤ ± 0,5% della scala tipica
≤ ± 0,8% FS
Deriva di temperatura 1% scala tipica
tra 0 e 80°C 2,5% max fondo scala
Gocciolamento a lungo termine ≤ 0,2% FS secondo EN61298-2
Tempo di risposta < 4ms
Custodia Acciaio inox
ventilato fino a 16 bar
Attacco al processo in acciaio inox 316L
1/4" BSPM come standard
(altri: fare riferimento al retro)
Parti bagnate
SR1 modello 316L st.st. + Ceramica + Guarnizione in Viton
SR2 modello 316L st.st.st. diaframma + guarnizione in viton
Protezione IP 65
Collegamento elettrico EN 175301-803 per cavi da Ø4 a 6 mm
T° ambiente da -25 a 85°C
Processo T° -25 a 85°C
Stoccaggio T° -25 a 85°C
Valori sostitutivi ≈ 3,7 mA o ≈ 25-27 mA
quando l'estensimetro si rompe
Emissioni e immunità secondo EN 61326group 1 - Classe B per applicazioni industriali
Conformità EMC 2004/108/CE
PED 97/23/CE
RoHS 2011/65/CE
