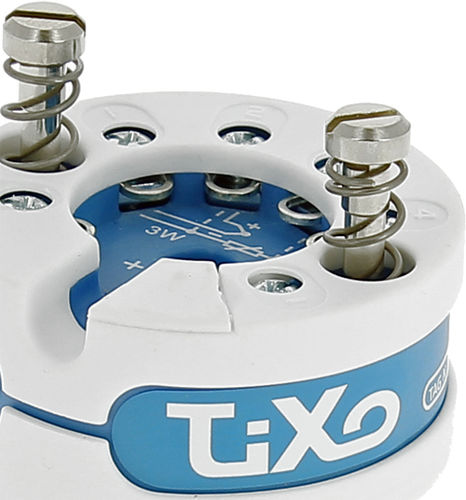

convertitore di temperatura / 4-20 mA / programmabile / galvanico
TiXo2 series

{{requestButtons}}

Caratteristiche

  • Tipo:

    di temperatura

  • Bus:

    4-20 mA

  • Altre caratteristiche:

    programmabile, galvanico

Descrizione

Ingresso: Sensori resistivi, TC, resistenza, tensione
Uscita: 4-20mA
Isolamento galvanico: 1500V AC
Precisione: <0,1% F.S. o <0,5°C
Modelli: Standard e ATEX
Configurazione con PC (solo Microsoft Windows)

Numero del certificato di esame CE del tipo:
INERTI 08ATEX000004X & 08ATEX3002U

Classificazione ATEX
Ex ia IIC T6/T5/T4
Ex iaD 20 T85/T100/T135 °C
II 3 G Ex nA II T6/T5/T4

Funzione

I convertitori di temperatura TiXo2 sono destinati alla conversione di segnali provenienti da grandi pannelli di segnali di ingresso: - Conversione di misure di temperatura con RTD100, RTD1000, Ni100, Ni100, Ni1000 o termocoppia - Conversione di variazioni lineari di resistenza (da sensori di livello o valvole) - Misure di tensione (mV) e ohmiche

Ingresso programmabile (fare riferimento al retro)
Uscita 4/20 mA
Alimentazione
Modello standard 10V .... 30 Vdc
Versione ATEX 10V .... 28 Vdc
Isolamento galvanico 1500V CA
Precisione ≤ 0,1% F.S. o ≤ precisione di base (riferita al lato posteriore) secondo il valore più importante
Resistenza di carico (Vsupply-10) / 0,0215 Ω
Rilevamento di linee tratteggiate o in cortocircuito:
Configurabile da 3,5 mA a 21,5 mA (NAMUR NE43)
Tempo di riscaldamento 5 minuti
Tempo di risposta < 2 s
Deriva
Tensione di alimentazione ≤ 0,01% della corrente nell'anello per una variazione dello 0,1% della tensione di alimentazione V
Temperatura ≤ 10% della precisione / grado
Errore dovuto alla precisione di base CJC1.5x per una giunzione a freddo a 0°C
Effetto resistenza di linea
RTD100 2 fili* / 3 fili** 2,5°C/ Ω
RTD1000 2 fili* / 3 fili** 0,25°C/ Ω
Ni100 2 fili* / 3 fili** 2°C/ Ω
Ni1000 2 fili* / 3 fili** 0,2°C/ Ω
* La compensazione è configurabile / ** : squilibrio tra i fili
Immunità EMC< 0,1% F.S.
