Versione: pressione relativa e assoluta
Tecnologia : Estensimetro smaltato a spessore su ceramica
Sorta : 4-20 mA - 2 fili Hart + 2 PNP, 30VCC, 200mA
Errore globale : +/-0,5% FS
Dsiplay : 4 cifre Led, rotante (300°)
Connessione elettrica : M12 5 pini
Configurazione : 3 pulsanti sensibili sul pannello frontale o tramite protocollo Hart
Opzioni :
" Versione in acciaio inox
" Montaggio del diaframma di separazione
Fonction

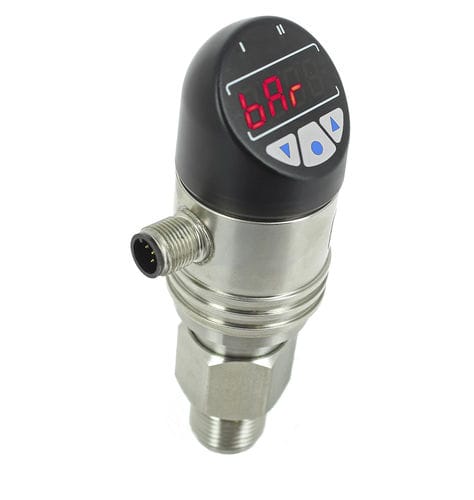

GS e GSX sono trasmettitori programmabili da 4 a 20mA che possono essere utilizzati come pressostati elettronici per il monitoraggio di 1 o 2 soglie o come indicatore di pressione nella versione standard del prodotto.
Elemento sensibile Estensimetro smaltato a spessore su ceramica
Modello assoluto (GSA, GSXA) da 0 a 50 bar abs. (6 gamme disponibili)
Pressione massima Consultare la tabella sul retro
Alimentazione 12 a 40 Vdc
Segnale di uscita 4/20 mA + protocollo HART, 2 fili
Carico R(Ω)=(Usupply-12V)/22mA
Errore globale massimo ≤ 0,5% FS (secondo IEC 61298-2)
Deriva di temperatura <100 ppm/K
Risoluzione 16 bit
Velocità di lettura 10 misure al secondo
Tempo di risposta 20 ms
campo di corrente da 3,8 a 20,5 mA
Valori sostituiti ≈ 3,6 mA (corto circuito del sensore)
≈ 21 mA (rottura dell'indicatore)
Collegamento elettrico Collegamento M12 (altri su richiesta)
Display 7 segmenti, 5 cifre con LCD
Altezza = 29 mm, rosso
Rappresentazione speculare possibile
Punto decimale 3 posizioni disponibili o assenti
Precisione ±0,2% dello span ±1 cifra
Deriva termica (secondo VDMA 24574-1 fino a 24574-4) <100 ppm/K
Programmazione Con tasti sensibili al tocco
Display Valore di misura, unità di misura, menu di controllo
---
