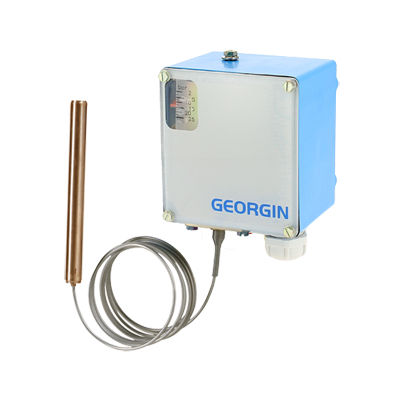

Versione: Con capillare
Cassa: Materiale composito
Elemento di rilevamento: Bulbo di rame e capillare
Interruttore: 1 interruttore
Opzioni:
" Capacità SIL
" APSAD
Funzione
Gli strumenti di questa serie sono dotati di un meccanismo a braccio flessibile 1 che permette al dispositivo di resistere agli urti o alle vibrazioni senza deriva del set point
Poiché il carico creato dall'elemento sensibile 2 è direttamente opposto al carico della molla 3, questo braccio non subisce alcuna forza e ciò permette una linearità di misura e di banda morta (Brevetto n° 86.08.498). Il set point è selezionato tramite la vite esterna 4 mentre la banda morta 5 è regolata dall'interno.
Custodia Fibra di vetro e poliarilammide Coperchio in
policarbonato
Protezione IP65
Elemento sensibile
Pressostato Membrana in NBR, flangia in ottone
Attacco 1/2 BSP maschio secondo EN837-1
Opzioni Diaframma FKM per la pulizia con ossigeno
Membrana in EPDM
Altre connessioni su richiesta
Termostato 2 metri capillare
Lampadina Ø9x120mm in rame
Accessori Protezione meccanica del bulbo in ottone o st.st.
Pressacavo capillare
Viti in acciaio zincato
Collegamento elettrico Pressacavo ISO M20
Terminale interno a 3 fili (2,5 mm²)
T° di lavoro -20 a 60°C
T° di processo -20 a 100°C (pressione)
Peso 450 gr
Le correnti nominali qui menzionate permettono i seguenti cicli:
Codice 06: da 300.000 a 500.000 cicli
---
