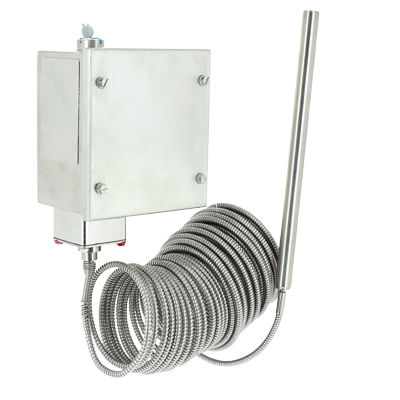

Versione: bulbo diretto o capillare
Cassa: acciaio inossidabile 316
Elemento di rilevamento: IP66/67
Elemento di rilevamento: Bulbo e capillare in acciaio inossidabile
Interruttore: 1 o 2 change over (SPDT)
Opzioni:
" Armatura in acciaio inossidabile o capillare rivestito in PVC
" Custodia a sicurezza aumentata (ATEX/IECEx)
" Sicurezza intrinseca (presto)
" Capacità SIL (presto)
Principio di funzionamento
La pressione o la temperatura viene applicata all'elemento sensibile (SE), la cui posizione cambia, agendo sul braccio flessibile (FA). La forza così prodotta è bilanciata dalla molla (RS). In questo modo si regola il set point. All'avvicinarsi del set point, il cambiamento delle forze disturba l'equilibrio (FA) e agisce sul contatto.
Una seconda molla (DBS) che agisce sul braccio flessibile (FA) aumenta la deviazione degli interruttori. La forza prodotta dalla molla a banda morta è regolabile e viene utilizzata per compensare i due contatti nel caso di funzioni differenziali.
Le scale del pressostato e del termostato indicate nel nostro catalogo sono valori per un set point per abbassare la pressione o la temperatura.
TIPI DI HouSINg
Custodia standard: zama, coperchio in alluminio, rivestimento in vernice epossidica
Custodia antideflagrante (RTPF): Alluminio AS10G, rivestimento in vernice epossidica
Custodia in poliestere (FPP)
Custodia in acciaio inossidabile 316L/1.4404 (FPX)
Viti esterne e raccordi in acciaio inossidabile 316
IP 66 (IP68 disponibile come opzione)
IP 56 (IP66 disponibile come opzione) per pressostato a membrana in custodia standard tipo FML, FMS, FMT secondo EN 60 529 (IEC 529)
---
