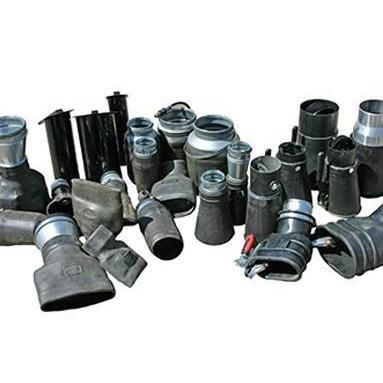

Ugello di estrazione per camion

per gas di scaricodei gas di scarico di veicolicon pinza meccanica

Panoramica
Geovent fornisce una gamma completa di ugelli di scarico per l'estrazione dei gas di scarico dei veicoli in officine, garage, banchi prova motore e altre applicazioni indoor. Il portafoglio comprende diverse forme di ugelli e varianti di tubo per adattarsi a differenti geometrie di scarico e flussi di lavoro in officina.

Caratteristiche principali

• Adatti a diverse dimensioni di veicoli e configurazioni di scarico
• Disponibili con o senza valvola
• Compatibili con attacchi rapidi (inclusi VL / attacco click)
• Possono essere montati su bilancieri, canaline e avvolgitori per tubi
• Materiali: ugelli in gomma morbida, imbuti ovali/gomma, tubi rinforzati e tubi alta temperatura (HT fino a 300°C)
• Applicazioni tipiche: garage, officine, banchi prova motore, macchine da cantiere, macchine agricole, camion e veicoli speciali

Tabella rappresentativa prodotti (Art. — Designazione — Diametro tubo/ugello)
06-255 — Carrello doppio scarico, incl. valvola — ø125 mm
07-035 — Tipo AU2 — ø150 mm (supporto regolabile in altezza; adatto per banchi prova)
07-040 — Tipo AU2 — ø200 mm (supporto regolabile in altezza)
06-250 — Carrello tubo FBE — ø100 mm (regolabile in altezza, facile da posizionare)
06-251 — Carrello tubo FBE — ø125 mm (regolabile in altezza, facile da posizionare)
06-252 — Carrello tubo FBE — ø150 mm (regolabile in altezza, facile da posizionare)
06-386 — Giunto a Y 125/100/45° completo — (per tubi di scarico doppi)
06-387 — Giunto a Y 125/100/45° completo con attacco rapido VL — (set doppio di scarico)
06-388 — Giunto a Y HT-300°C 125/100/45° — (variante ad alta temperatura)
06-389 — Giunto a Y 100/100/45° completo (incl. tubi) — (set doppio di scarico)
06-390 — Giunto a Y 100/100/45° completo con click coupling VL (incl. tubi) — (set doppio di scarico)
06-200 — Ugello esteso ø125/250 — H = 2 m (ideale per macchine da cantiere con scarichi verticali)
06-200A — Ugello esteso ø125/200 — H = 2 m con tubo 300°C (per scarichi verticali)
06-202 — Ugello esteso ø150/362 — H = 2 m (adatto per macchine agricole e camion; con tubo 300°C)
06-168 — Tipo S (ugello in gomma / a forma di imbuto) — vari diametri (es. S-65/90 ø90 mm; varianti leggere)
06-168A — Tipo S (variante) — ø90 mm, esempi di peso: 0,65 kg (varianti più piccole mostrati)
06-163 / 06-163A / 06-164 / 06-164A / 06-165 / 06-165A — Varianti Tipo SA / SE — ovali / aletta a molla / heavy duty / taglie camion (molteplici diametri e configurazioni; adattate per camion e veicoli di grandi dimensioni)
06-140 / 06-139 / 06-142 / 06-141 ecc. — GeoFlexGrip e taglie GeoFlexGrip (es. GeoFlexGrip 140/25, 180/30, 240/15 ecc.) — diametri tipici indicati 75–150 mm; peso e opzioni valvola variano

Note su montaggio e opzioni
Gli ugelli possono essere forniti con valvola integrata o senza valvola. Molti modelli includono funzioni di serraggio o alette a molla. Diversi modelli sono disponibili con attacchi rapidi (VL, click coupling) e in versioni con tubo alta temperatura fino a circa 300°C.

Specifiche tecniche

• Brand: Geovent
• Applicazione: Estrazione dei fumi di scarico in garage, officine, banchi prova motore, macchine da cantiere, macchine agricole e camion
• Tipi di ugelli: a imbuto (AU2, S), ovali in gomma (PO, SE), aletta a molla (SK), GeoFlex / GeoFlexGrip, giunti a Y, ugelli estesi, carrelli e avvolgitori
• Opzioni di montaggio: bilancieri, canaline, avvolgitori per tubi, attacchi rapidi
• Opzioni valvola: con o senza valvola; varianti valvola stagna e automatica disponibili
• Opzioni attacco rapido: attacco rapido VL, click coupling VL e altri attacchi rapidi standard
• Diametri tubo / ugello: intervallo tipico ø70 mm fino a ø250 mm (esempi: ø70, ø80, ø90, ø100, ø115, ø125, ø140, ø150, ø180, ø200, ø230, ø250)
• Varianti alta temperatura: tubi HT / HT-300°C disponibili per tipi specifici di ugelli
• Materiali: gomma morbida, tubi GeoFlex rinforzati, costruzioni di tubi alta temperatura
• Esempi di peso (indicativi): SK-80 ~1,30 kg; SK-100 ~2,05 kg; SK-125 ~3,05 kg; SK-150 ~3,10 kg
• Codici prodotto / numeri articolo tipici elencati: es. 06-255, 07-035, 06-250, 06-386, 06-200, 06-168, 06-140, 06-163, 06-139, 06-142, 06-328
