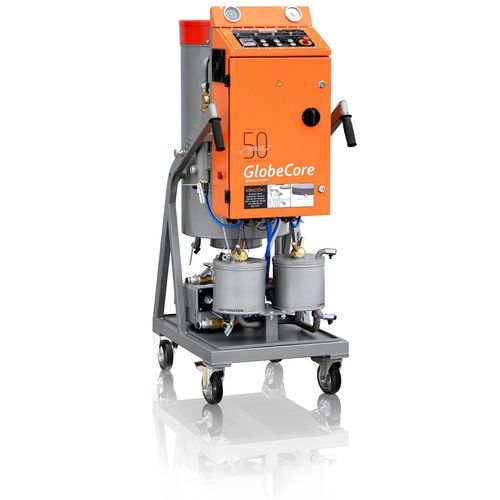

Gruppo di degassamento sottovuoto CMM-0.6L

Il CMM-0.6L è progettato per il riscaldamento, il pompaggio e il trattamento dell'olio di isolamento e raffreddamento elettrico (nei trasformatori, nei commutatori di carico, nelle boccole, negli interruttori ad alta tensione, ecc.) Il processo comprende la rimozione di particolato, gas e acqua. Questa macchina appartiene alla categoria CMM a più bassa velocità di trattamento (fino a 600 litri all'ora). Design La СММ-0,6L è costruita su un carrello che supporta i componenti: un dispositivo per il trasporto dell'olio (pompa); un dispositivo per aumentare la temperatura dell'olio (riscaldatore); dispositivi per la rimozione delle particelle solide (filtri grossolani e fini); un recipiente cilindrico con un riempimento speciale, con l'aria rimossa per creare il vuoto; un dispositivo per l'evacuazione della camera del vuoto (pompa del vuoto); un sistema di controllo con pulsanti e sensori dei parametri di processo. I componenti sono collegati da tubi. Funzionamento Il vuoto è l'influenza più importante sull'olio nella CMM-0.6L. La pompa del vuoto rimuove l'aria dalla camera cilindrica del vuoto. Il vuoto trascina l'olio attraverso i dispositivi di rimozione del particolato nel riscaldatore, dove l'olio viene riscaldato alla temperatura di processo. Quindi l'olio viene trasportato nella camera cilindrica, che contiene uno speciale riempimento che aumenta la superficie dell'olio. L'olio scorre verso il basso e il vuoto estrae acqua e gas dall'olio. Dal fondo della camera del vuoto, l'olio passa nei filtri e quindi all'uscita dell'unità.
