La macchina CMM-6/7 viene utilizzata per i seguenti scopi:
riscaldamento, pompaggio e trattamento dell'olio utilizzato come isolante o refrigerante nelle apparecchiature elettriche (trasformatori, OLTC, boccole dei trasformatori, interruttori ad alta tensione, ecc.) Il trattamento dell'olio comprende la rimozione di particolato, gas e acqua.
rimozione di aria e gas dalle casse dei trasformatori, se i gas entrano nel trasformatore durante le riparazioni o la manutenzione.
La capacità di lavorazione della macchina è compresa tra 3000 e 7000 litri all'ora e dipende dalla modalità di funzionamento selezionata.
PROGETTAZIONE DELLA MACCHINA

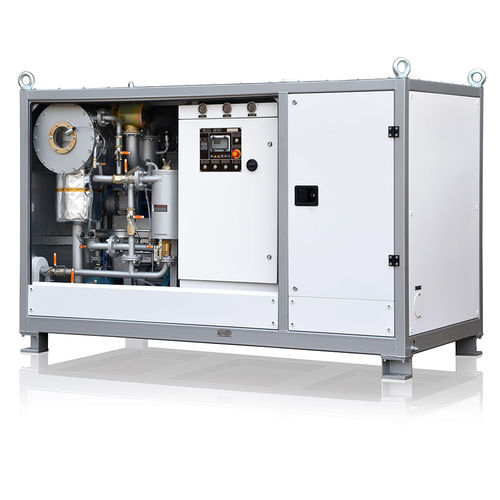

Il CMM-6/7 è costruito in un contenitore. Il contenitore contiene tutti i componenti della macchina:
una camera cilindrica, dalla quale viene rimossa l'aria per ridurre la pressione e creare il vuoto;
i componenti che rimuovono l'aria dalla camera a vuoto (pompe di spinta e di appoggio);
pompe dell'olio;
un riscaldatore d'olio;
componenti che rimuovono il particolato dall'olio (filtri grossolani e fini;
un sistema di controllo (pulsanti di controllo e luci).
FUNZIONAMENTO DELLA MACCHINA
La macchina CMM-6/7 è multifunzionale, cioè ha diverse modalità di funzionamento.
Il modo più semplice è il pompaggio dell'olio. Solo i filtri e le pompe sono impegnati in questa modalità.
La seconda modalità permette di riscaldare l'olio e di rimuovere il particolato. In primo luogo, la pompa trasporta l'olio al riscaldatore. Poi l'olio passa attraverso il filtro. Alla fine, l'olio caldo filtrato viene pompato all'uscita dell'unità.
Nella modalità di degasaggio l'olio viene pompato attraverso il riscaldatore, dove la sua temperatura viene portata a 50-55°С, per poi passare nella sezione filtro. Dal filtro, l'olio entra nella camera metallica, dove le pompe del vuoto rimuovono l'aria e la pressione è bassa.
---
