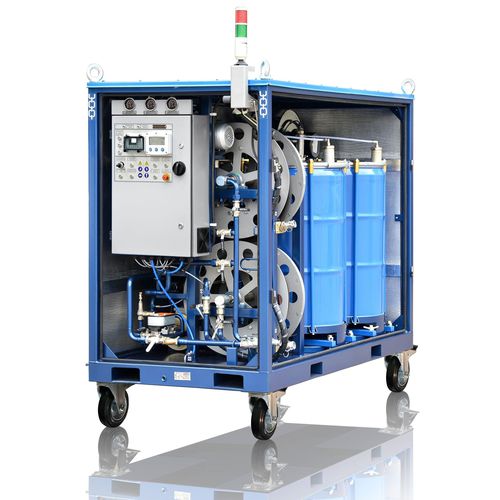

Unità di filtrazione a vuoto CMM-600CF

olio

La macchina è progettata per il trasporto e la filtrazione di oli minerali e sintetici per l'isolamento elettrico e per l'aggiunta di olio ai trasformatori. DISEGNO La macchina è costruita su un telaio gommato con gancio per il traino su superfici dure. La macchina comprende due contenitori da 200 litri (52 galloni) per lo stoccaggio e il trasporto dell'olio. Le pompe sono installate per il trasferimento dell'olio. FUNZIONAMENTO La macchina СМММ-600CF purifica l'olio del trasformatore mediante effetti combinati di filtrazione, calore e vuoto. Il sistema è dotato di cinque filtri: un filtro a rete per particelle di grandi dimensioni; un filtro in ingresso grossolano; un filtro fine in uscita; due filtri per rimuovere l'acqua che entra nell'olio dall'aria. Le bolle d'aria vengono rimosse dall'olio nella camera a vuoto. SICUREZZA Il funzionamento è gestito da un controllore PLC, che può identificare i seguenti guasti: il convertitore di frequenza non è pronto o la protezione del motore interviene; fuoriuscita di petrolio; sensore di livello scollegato; in uno dei due contenitori; guasto del sensore di livello della camera a vuoto; attivazione del sensore di schiuma nella camera a vuoto. Uno qualsiasi di questi guasti ferma la macchina. Questa condizione è segnalata da un sirene, una luce lampeggiante nel pulsante corrispondente e un messaggio di testo sullo schermo del controller. PER CHI È STATA PROGETTATA QUESTA ATTREZZATURA Il modello СММ-600CF è stato progettato per i clienti specializzati nella manutenzione e riparazione di trasformatori e altre apparecchiature ad olio (compresi interruttori ad alta tensione, OLTC, reattori ad olio, ecc.)
