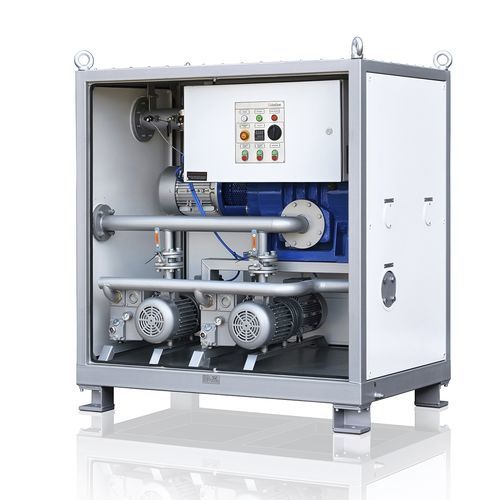

Gruppo da vuoto lubrificato BV series

industriale

Il sistema di evacuazione dei trasformatori BV è progettato per ottenere il vuoto necessario per l'evacuazione del serbatoio del trasformatore. L'unità viene utilizzata durante l'assemblaggio, la manutenzione e lo sfruttamento di apparecchiature a olio (trasformatori di potenza, interruttori ad alta tensione, ecc.) fino a 1150 kV di tensione. L'unità può essere utilizzata per l'evacuazione e l'essiccazione dei trasformatori. L'unità può essere utilizzata dalle aziende di installazione, riparazione e manutenzione che si occupano del trattamento dell'olio dei trasformatori e dell'assistenza ai trasformatori. L'unità non è adatta al funzionamento in ambienti esplosivi o tossici, nonché in ambienti reattivi ai materiali di lubrificazione. Quando si utilizza l'unità in ambienti chiusi, installare una linea di scarico dei gas per evacuare i gas nell'atmosfera. DESCRIZIONE TECNICA DELL'APPARECCHIATURA Il sistema di evacuazione dei trasformatori modello BV-3000 è progettato per l'evacuazione dei serbatoi dei trasformatori di potenza e per l'essiccazione sottovuoto delle apparecchiature elettriche. Il sistema di evacuazione dei trasformatori è costituito da un gruppo di pompe per vuoto a doppio stadio (tre pompe per vuoto di supporto e una pompa per vuoto booster). Due pompe per vuoto rotative a palette con capacità di 3×100 m3/ora ciascuna sono utilizzate come pompe di supporto; una pompa rotativa a pistoni Roots è utilizzata come pompa per vuoto booster. La pompa del vuoto di supporto viene utilizzata per creare il vuoto iniziale, mentre la pompa booster crea il vuoto assoluto. Questa combinazione di pompe consente di garantire un'elevata efficienza del sistema di evacuazione dei trasformatori fino a 3000 m3/ora con un valore massimo di vuoto fino a 0,01 mm.Hg (Tоrr).
