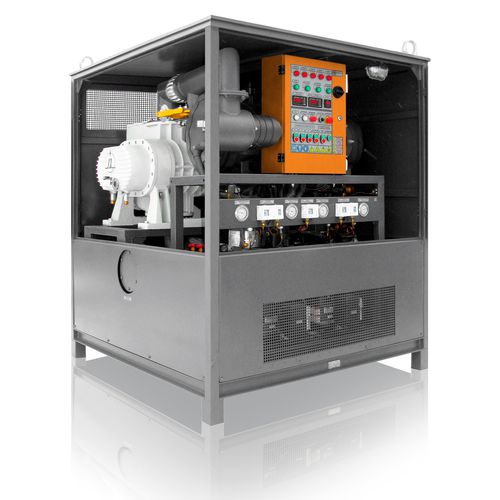

Trappola a freddo UVV

Il sistema di trappola fredda a refrigerazione d'olio è progettato per l'evacuazione e l'asciugatura dell'isolamento solido1 dei trasformatori di potenza2 con tensioni di 110-1150 kV durante l'installazione, l'assistenza e le riparazioni. La trappola a freddo sotto vuoto3 può essere utilizzata con trasformatori in grado di sopportare una pressione di 26 Pa. L'applicazione dell'unità per trasformatori che non possono sopportare una pressione di 26 Pa è possibile dopo il rinforzo del serbatoio autorizzato dal produttore del trasformatore. Durante l'asciugatura dell'isolamento solido di trasformatori di potenza con tensioni da 500 a 1150 kV, l'evacuazione dalla pressione atmosferica a 400 Pa può essere accelerata collegando all'unità una sezione di soffiaggio a vuoto. Il sistema di refrigerazione dell'olio può disidratare4 l'isolamento solido facendo circolare olio secco caldo. In primo luogo, l'olio viene riscaldato a 80-85 ⁰C, quindi passa attraverso un'unità di essiccazione e filtrazione. L'essenza di questo metodo è la diffusione5 dell'umidità dagli strati esterni dell'isolamento nell'olio secco, con la successiva rimozione dell'umidità da parte dell'unità di essiccazione.
