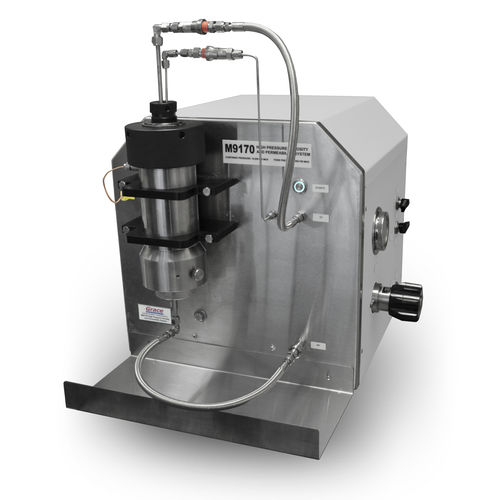

Tester di permeabilità ai gas M9170

di porositàbenchtop

Sistema di permeabilità e porosità avanzato ed economico Il sistema di porosità e permeabilità ad alta pressione Grace Instrument M9170 è uno strumento avanzato che esegue test di porosità e permeabilità su campioni di carote ad alta permeabilità e a bassa permeabilità a pressioni di confinamento fino a 10.000 psi. L'unità standard è compatibile con mezzi di prova in azoto (elio opzionale) Il dispositivo versatile supporta porosità, bassa permeabilità, alta permeabilità e permeabilità corretta secondo Klinkenberg L'M9170 effettua misure di porosità utilizzando la relazione pressione-volume data dalla legge di Boyle. La porosità di un materiale è la percentuale di spazio vuoto in un volume solido noto. La porosità effettiva è la percentuale di questo spazio che è interconnesso e sarebbe in grado di contenere petrolio o gas naturale. Per misurare la porosità effettiva, un volume noto di gas viene pressurizzato nella cella di riferimento. Quando la valvola viene aperta, il gas si espande nel supporto della carota e viene misurata la nuova pressione. Poiché la pressione è inversamente proporzionale al volume per la legge di Boyle, è possibile trovare il volume del valore g, la porosità e il volume dei grani della carota. L'M9170 misura sia la permeabilità al gas del nucleo bassa che alta utilizzando il metodo del decadimento degli impulsi allo stato instabile e il metodo del flusso allo stato stazionario. Quando l'M9170 utilizza il metodo del decadimento degli impulsi allo stato instabile, viene misurata la permeabilità al gas delle carote a bassa permeabilità. Un volume atmosferico noto di gas è pressurizzato e intrappolato nella cella di riferimento e la valvola di uscita è tenuta chiusa. Quando la valvola viene aperta, il gas fluisce attraverso il porta-core a causa della differenza di pressione.
