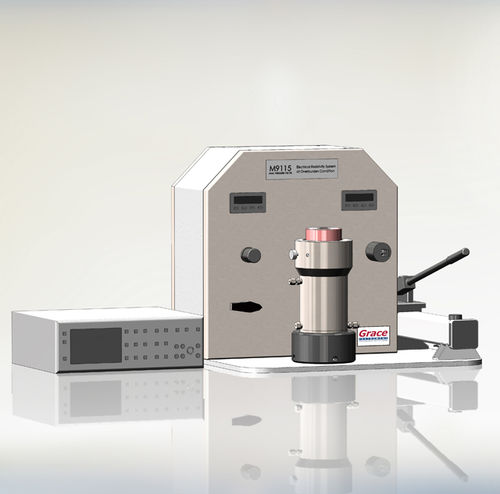

Apparecchio di misura di resistività M9115

Resistività elettrica in condizioni di copertura Il sistema di resistività elettrica M9115 di Grace Instrument è progettato per misurare la resistività elettrica della roccia in condizioni di copertura. Misura la resistività della roccia sia per i campioni di carotaggio completamente o parzialmente saturi di salamoia che la resistività elettrica della salamoia in condizioni di copertura. M9115 include un porta-core elettrico idrostatico, con una pompa manuale per la generazione della pressione di confinamento, e un pannello di controllo della pressione di confinamento e dei pori per la desaturazione delle carote. La misura della resistività è basata sul metodo a due e quattro elettrodi. La ceramica bagnata dall'acqua è usata per trattenere il gas e far uscire la salamoia dal campione del nucleo. Una buretta viene utilizzata per misurare la salamoia espulsa dal nucleo per determinare la saturazione del nucleo. Diametro della carota: 1,5 Lunghezza del nucleo: Fino a 4" Misura della resistività: 2 e 4 elettrodi Pressione: fino a 10.000 psi Temperatura: Condizioni ambientali - Può eseguire la misurazione della resistività elettrica della roccia - Scelta di un campione di nucleo completamente o parzialmente saturo di salamoia - Misura della resistività basata sul metodo a due o quattro elettrodi - Include porta-core e pompa manuale per la desaturazione - Buretta usata per la determinazione della saturazione della carota
