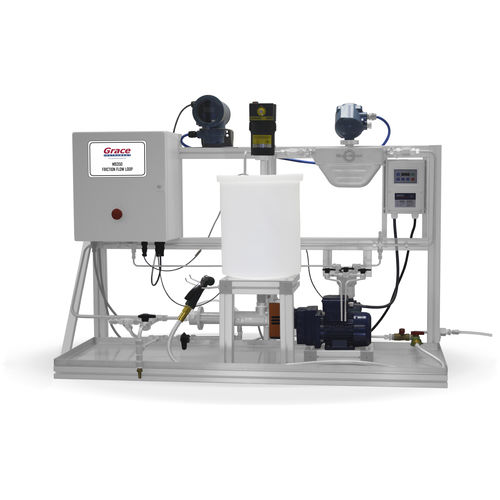

Macchina per prova di coefficiente d'attrito M9 series

controllata da computer

Test del flusso di attrito in tubo dritto Il Grace Instrument M9250 Friction Flow Loop è progettato per utilizzare una struttura di flusso a tubo dritto per valutare le prestazioni di un riduttore di attrito per l'uso nel settore petrolifero. Questo sistema automatizzato fa circolare il fluido di prova attraverso più sezioni di tubo di vari diametri per testare la velocità di flusso rispetto alla pressione differenziale sotto vari diametri. Sistema automatico controllato dal computer Questo sistema comprende un serbatoio di plastica standard da 30 galloni con agitatore a paletta per miscelare completamente gli additivi nel fluido di base. Il fluido di prova viene poi pompato nel circuito di attrito, con la portata impostata utilizzando il misuratore di portata massica. I trasduttori di pressione differenziale sono montati su due lati delle sezioni di prova, e la pressione differenziale viene registrata direttamente nel software di analisi. Software analitico incluso Il sistema ad anello di frizione include un software interattivo basato sulla grafica che permette all'utente di controllare e far funzionare automaticamente il sistema ad anello, mentre si registrano i dati di pressione, portata e temperatura. Un grafico di dati può essere generato per analizzare l'efficacia e le prestazioni del riduttore di attrito. Dimensioni: 6' altezza x 20' larghezza x 4' profondità Gamma di pressione: Atm. fino a 150 psi Portata: 2 - 15 galloni/min Temperatura del fluido. Gamma: 60 - 90°F Serbatoio di miscelazione: 15 - 30 galloni Precisione della pressione DP: 0,1% della gamma completa Limite della dimensione delle particelle nel fluido: Fino a 0,44 pollici. - Automazione del riempimento - 1/2" e 3/4" O.D., 25' lunghezza del tubo dritto (10' sezione di prova) - Misuratore di portata massica Coriolis - Controllo di sicurezza - Valvola di sovrapressione - Trasmettitore DP (fino a 30 psi e 100 psi) - Portata di 15 galloni al minuto - Il serbatoio di miscelazione contiene fino a 30 galloni
