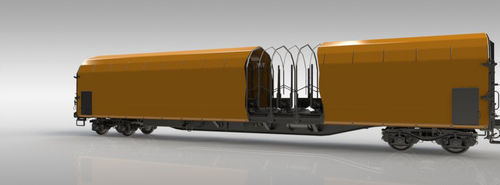

Carro pianale progettato per il trasporto di bobine di filo che richiedono protezione dalle intemperie.
Dotato di telaio per selle per supportare le bobine; la superficie di contatto delle selle è rivestita con rovere da 35 mm. Il telaio laterale è fornito di 6 coppie di montanti, in totale 24 montanti.
Le superfici di contatto dei montanti sono rivestite in plastica per proteggere le bobine.
La progettazione del carro è conforme ai requisiti TSI, EN e UIC e dispone della marcatura TEN GE per l'esercizio ferroviario.
Capacità
Le bobine possono essere caricate in due strati dall'alto tramite gru (primo strato: 13 pz, secondo strato: 12 pz).
Il primo strato di bobine è posizionato sul telaio per selle e il secondo strato è caricato sopra il primo.
Le bobine sono fissate lateralmente da montanti regolabili con scatti di 50 mm.
Schema di carico Lo schema di carico è disponibile nella pagina prodotto e mostra il posizionamento delle bobine e la disposizione delle selle.
Specifiche tecniche
Carico per asse: 22,5 t / asse
Scartamento: 1 435 mm
Gabarit di carico: G1-TSI
Regime freni: S
Tipo di freno: GP-A (K)
Velocità max per 90,0 t: 100 km/h
Velocità max (scarico): 120 km/h
Condizione climatica: T1
Rmin: 50,0 m
Lunghezza fra tamponi: 20 000 mm
Lunghezza utile (tra pareti terminali): 18 510 mm
Larghezza utile (selle): 2 200 / 1 150 mm
Larghezza utile (montanti): 2 400 / 1 200 mm
Peso a vuoto: Max. 30,0 t
Portata: ~ 60,0 t
Altezza di carico (sedute dei supporti delle selle): 1 200 mm dal T.O.R.
