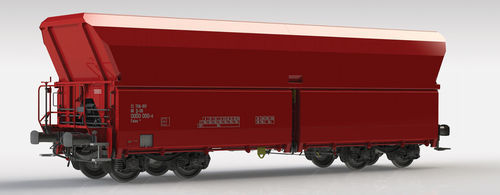

Transporter su ruota Falns 184

ribaltabile

Caratteristiche

• Vagone a tramoggia aperta autocaricante, adatto al trasporto di materiali sfusi resistenti agli agenti atmosferici, principalmente calcare.
• Scarico rapido tramite evacuazione laterale attraverso quattro sportelli, tutti azionati idraulicamente. L'energia idraulica è fornita da una pompa azionata dall'assale; è prevista una pompa manuale di emergenza sulla piattaforma.
• Progettato secondo le norme TSI, EN e UIC per la circolazione RIV e TEN RIV.

Capacità

• Due opzioni di larghezza di scarico: 3.750 mm o 4.300 mm.
• Comando di scarico accessibile da entrambi i lati del vagone.
• Gli sportelli possono essere azionati per fino a tre cicli apertura/chiusura sfruttando l'energia immagazzinata in una pompa idraulica accumulatrice.
• Tenuta degli sportelli: adatta per particelle > 1 mm.

Parametri (tabella)
Carico per asse: 22,5 t / asse
Scartamento: 1.435 mm
Gabarit di carico: G1-TSI
Regime dei freni: "S"
Tipo di freno: GP-A-K
Velocità max a 90,0 t: 100 km/h
Velocità max (a vuoto): 120 km/h
Condizione climatica: T<RIV>
R_min: 75,0 m
Lunghezza tra tamponi: 12.540 mm
Peso a vuoto: ~ 23,7 t
Portata: ~ 66,3 t
Volume di carico: 77,0 m3
Apertura di carico: 11.702 x 1.868 mm
Lunghezza di scarico: 10.508 mm (totale)
Larghezza di scarico: 3.750 o 4.300 mm
Angolo della lamiera inclinata: 49°
Numero di sezioni: 2
Materiale della cassa: Acciaio al carbonio
Tipo di carrello: BA 628.5 (K), BA 629.5 (K)
Azionamento porte: Idraulico


Specifiche tecniche

• Modello: Falns 184
• Volume di carico: 77,0 m3
• Carico per asse: 22,5 t / asse
• Scartamento: 1.435 mm
• Gabarit: G1-TSI
• Regime freno: "S"
• Tipo di freno: GP-A-K
• Velocità max a 90,0 t: 100 km/h
• Velocità max (a vuoto): 120 km/h
• Raggio minimo di curva (R_min): 75,0 m
• Lunghezza tra tamponi: 12.540 mm
• Peso a vuoto: ~ 23,7 t
• Portata: ~ 66,3 t
• Apertura di carico: 11.702 x 1.868 mm
• Lunghezza di scarico (totale): 10.508 mm
• Opzioni larghezza di scarico: 3.750 mm o 4.300 mm
• Numero di sezioni: 2
• Materiale della cassa: Acciaio al carbonio
• Tipi di carrello: BA 628.5 (K), BA 629.5 (K)
• Azionamento porte: Idraulico (pompa idraulica azionata dall'assale + pompa manuale di emergenza)
• Progettato secondo: TSI, EN, UIC per traffico RIV e TEN RIV
