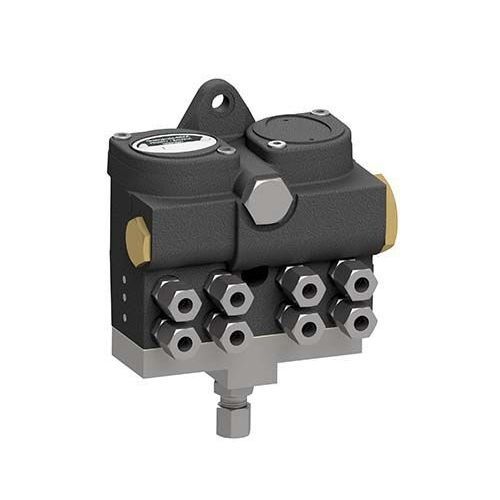

Sistema di lubrificazione a olio TDM series

multilineameccanico

La Serie TDM di BEKA è una gamma di sistemi multilinea per la lubrificazione ad olio utilizzati in tutti i settori dell'ingegneria meccanica. All'interno della Serie TDM sono disponibili due tipi di pompe, la TDM e la TDM-FS(U). La TDM-FS(U) ha una velocità di uscita più elevata e una velocità di azionamento inferiore, rendendo questo sistema di pompe più applicabile a piccoli motori diesel, compressori, pompe a vuoto, macchine utensili, macchine tessili, ecc pompe a vuoto, macchine utensili, macchine tessili, ecc. Il TDM è più comunemente utilizzato per motori a combustione, piccoli compressori, macchine tessili, utensili e per la lavorazione del legno. Panoramica del sistema Viti di regolazione per la velocità di uscita La corsa del pistone, e di conseguenza la portata, può essere regolata con la vite di arresto nel pistone di mandata sotto il coperchio della pompa o nel coperchio della pompa per le pompe TDM-FS(U). Albero di trasmissione L'albero di trasmissione mette in movimento rotatorio l'albero della pompa, posizionato centralmente, e il disco a camme con un ingranaggio. In questo modo vengono eseguite le corse dei pistoni di mandata. Uscite Le pompe della Serie T possono essere configurate con un massimo di 8 uscite con diversi tipi di collegamento dei tubi. I connettori push to fit consentono una facile installazione delle linee di lubrificazione. Ingresso olio L'ingresso dell'olio è collegato a un contenitore dell'olio tramite un tubo flessibile. Sono disponibili contenitori dell'olio di diverse dimensioni. Principio di funzionamento La lubrificazione avviene solo quando la macchina è in funzione. L'albero di trasmissione mette in movimento la pompa della serie TDM. Durante la corsa di aspirazione, l'olio viene prelevato da un serbatoio esterno della macchina e viene pompato nei punti di lubrificazione con la successiva corsa del pistone.
