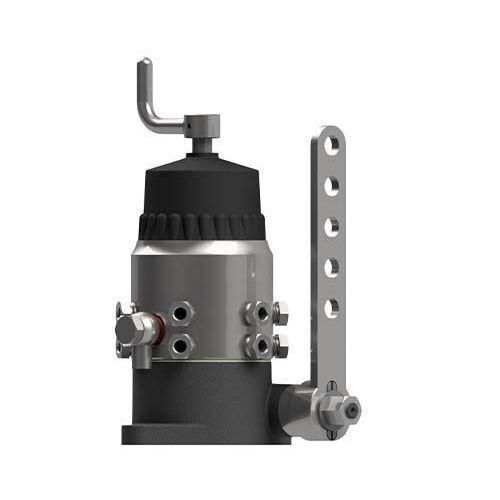

La Serie D consiste in una gamma di pompe per la lubrificazione dell'olio da utilizzare in un sistema multilinea. Quasi tutte le pompe della Serie D sono ad azionamento meccanico, tranne la DFG-M che è ad azionamento elettrico.
Le pompe della Serie D sono l'elemento centrale di un sistema di lubrificazione a più linee. Alla pompa possono essere collegati singolarmente diversi contenitori di olio.
- Design compatto e quindi poco spazio per il montaggio
- Pompa robusta con una lunga durata e bassi costi di esercizio
- Disponibile con azionamento meccanico o elettrico e quindi adatta a molte applicazioni
- Fino a 12 uscite con potenza regolabile a coppie
Panoramica del sistema
Manovella
Il dispositivo può essere dotato di una manovella per la prealimentazione delle linee lunghe con lubrificante prima dell'avvio del dispositivo.
Viti di regolazione per la portata
La corsa del pistone, e di conseguenza la velocità di erogazione, può essere regolata con la vite di arresto nel pistone di erogazione (sotto il coperchio)
Uscite
La pompa può essere configurata con un massimo di 12 uscite con diversi tipi di collegamento dei tubi. I connettori push to fit consentono una facile installazione delle linee di lubrificazione.
Ingresso olio
L'ingresso dell'olio è collegato a un contenitore dell'olio tramite un tubo flessibile. Sono disponibili contenitori dell'olio di diverse dimensioni.
Albero motore
L'albero di trasmissione mette in movimento rotatorio l'albero della pompa, posizionato centralmente, e il disco a camme con un ingranaggio. In questo modo vengono eseguite le corse dei pistoni di mandata.
---
