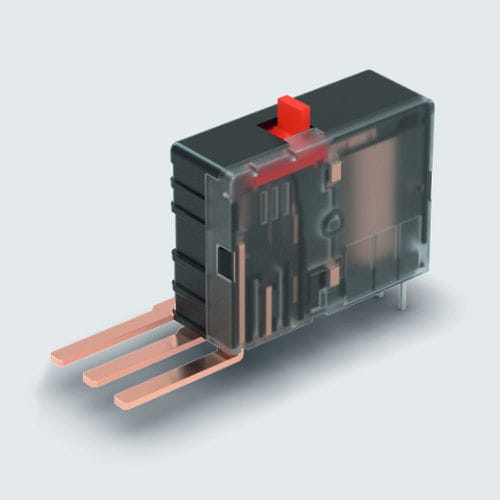

Relè elettromeccanico 6 V DC 703

48 V DC1NAper circuito stampato

Relè a ritenuta polarizzato, con display di posizione e interruttore per il funzionamento manuale Utilizzando il principio dell'armatura H, i relè a ritenuta polarizzata si distinguono per l'elevata resistenza agli urti e alle vibrazioni. Si trovano sempre in una posizione di commutazione definita e quindi non c'è perdita di informazioni in caso di interruzione dell'alimentazione. Il vantaggio dei relè a ritenuta polarizzata è il funzionamento a impulsi di alcuni millisecondi, che consente di trascurare il riscaldamento della bobina. Il relè può essere impostato anche manualmente. I relè sono progettati e realizzati in conformità alle norme internazionali IEC e DIN EN 61810 parte 1 / VDE 0435 parte 201 e soddisfano i requisiti di sovraccarico e cortocircuito delle norme IEC 62053 / 62054. Dati tecnici Dati della bobina Potenza nominale 2,0 W Potenza operativa da impostare 1,25 W Impulso da impostare 20 ms Tempo di azione < 15 ms Dati dei contatti Disposizione massima dei contatti 1 c Materiale dei contatti AgCdO-AgNi Potenza di commutazione massima 6.250 VA Durata meccanica 106 Isolamento Distanza di dispersione e distanza di sicurezza bobina - contatto 8 mm Tensione di prova bobina - contatto 4.000 V eff. Tensione di prova contatto - contatto - Tensione di prova contatto aperto 1.500 V eff. Rigidità dielettrica bobina - contatto 12 kV / 1,2 / 50 μs Dati generali Temperatura ambiente -25 ... +70 °C Peso 36 g Conforme a VDE, UL, CSA, SEV, SEMKO
