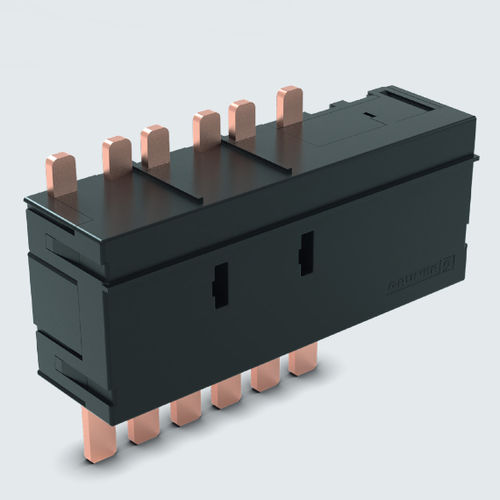

Il relè è stato progettato per essere facilmente integrato nelle morsettiere trifase. Il relè può essere dotato di uno shunt o, in alternativa, può essere integrato con qualsiasi altro sistema di misura.
Utilizzando il principio dell'armatura H, i relè polarizzati sono noti per la loro elevata resistenza agli urti e alle vibrazioni. Si trovano sempre in una posizione di commutazione definita e quindi non c'è perdita di informazioni in caso di interruzione dell'alimentazione.
I relè sono progettati e fabbricati in conformità agli standard internazionali IEC 61810 parte 1 e soddisfano i requisiti di cortocircuito per gli interruttori di controllo dell'alimentazione secondo la norma IEC 62052 parte 31.
Dati tecnici
Dati della bobina
Potenza nominale 16 W
Potenza operativa da impostare 11 W
Impulso da impostare 30 ms
Tempo di azione < 15 ms
Dati dei contatti
Disposizione massima dei contatti 3 NO
Materiale dei contatti AgSnO2
Potenza di commutazione massima 25.000 VA
Durata meccanica 106
Isolamento
Distanza di dispersione e distanza di sicurezza bobina - contatto 8 mm
Tensione di prova bobina - contatto 4.000 V eff.
Tensione di prova contatto - contatto 4.000 V eff
Tensione di prova contatto aperto 1.000 V eff.
Rigidità dielettrica bobina - contatto 12 kV / 1,2 / 50 μs
Dati generali
Temperatura ambiente -40 ... +75 °C
Peso 360 g
Conformità a VDE, UL, CSA, SEV, SEMKO
---
